(Копія) Класифікація зварних швів

це частина металу шва, що виступає над поверхнею зварюваних деталей

це ділянка зварного з'єднання, утворена в результаті кристалізації металу зварювальної ванни.

це метал, наплавлений або переплавлений за один прохід.

частина зварного шва, де дно перетинає поверхню основного металу

це одноразове переміщення в одному напрямку джерела нагрівання.

ділянка зварного шва, яка при зварюванні знаходиться в рідкому стані.

це одноразове переміщення в одному напрямку джерела нагрівання

частина металу шва, що виступає над поверхнею зварюваних деталей

відстань між притупленнями кромок

ламаною лінією, що складається з горизонтальної (полички) і похилої ділянки, яка закінчується односторонньою стрілкою, що вказує місце розташування шва

ламаною лінією з стрілкою та поличкою

товстою лінією з написом

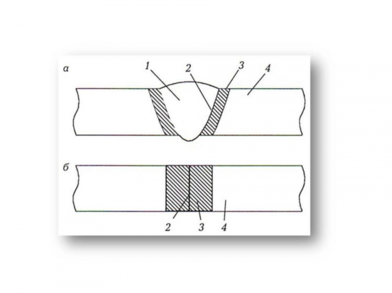

а- плавленням ; б-тиском

а-тиском ; б-плавленням

а-плавленням ; б-клепанням

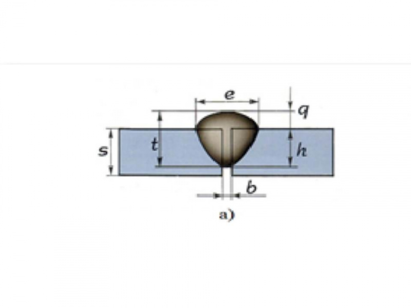

s

e

q

t

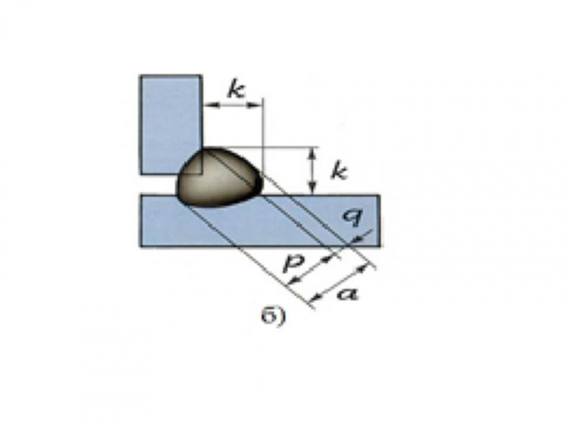

ширину шва

довжину шва

катет шва

нижні,стельові,вертикальні,горизонтальні;

нижні,стельові,прямі,ламані;

вертикальні ,горизонтальні,верхні,нижні;

Шов виконано ручним дуговим зварюванням,тавровим з'єднанням, з розділкою кромок 1, цепний шов з проваром 120 мм и непровареним участком 70 мм

шов виконаний ручним зварювання, тавровим з'єднанням в шаховому порядку,де крок шва 120мм и 70мм.

Шов виконано ручним дуговим зварюванням ,тавровим з'єднанням ,з розділкою кромок 1,цепний шов з проваром 70мм та кроком шва 120мм.

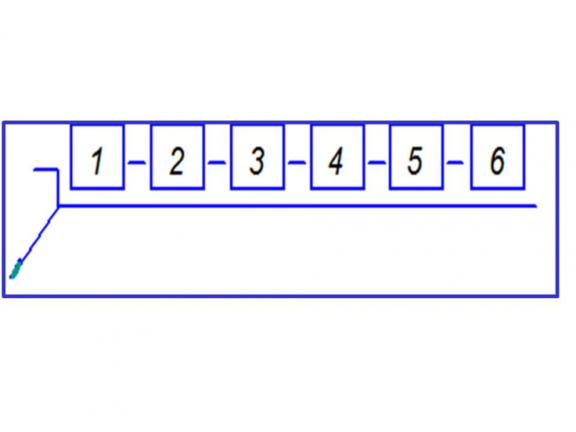

1-додаткові позначення

2-цифрове позначення способу зварювання

3-спосіб з’єднання (С,Т,У,Н)

4-рік прийняття ГОСТа

5-спосіб обробки кромок

6- державний стандарт (ГОСТ)

1-державний стандарт (ГОСТ)

2-цифрове позначення способу зварювання

3-рік прийняття ГОСТа

4-спосіб з’єднання (С,Т,У,Н)

5-спосіб обробки кромок

6-додаткові позначення

1-державний стандарт (ГОСТ)

2-спосіб з’єднання (С,Т,У,Н)

3-рік прийняття ГОСТа

4-марка металу

5-спосіб обробки кромок

6-додаткові позначення
