Конструктор тестів
1
Умовне позначення вольтметра
2
На якому рисунку зображено правильне підключення амперметра та вольтметра?
3
Яку напругу показує вольтметр, зображений на рисунку?

4
Визначити опір ділянки електричного кола, користуючись даними рисунка

5
Носієм найменшого негативного заряду є ...
6
Із вказаного переліку матеріалів вибрати лише діелектрики
7

Гальванічний елемент позначено цифрою , ключ - цифрою , з'єднувальні проводи - цифрою , електрична лампа - цифрою .
8
Встановити відповідність між назвою фізичної величини та одиницею вимірювання.
Сила струму, I
Кулон (Кл)
Напруга, U
Ом
Електричний опір, R
Вольт (В)
Електричний заряд, q
Ампер (А)
9
Закон Ома для ділянки кола:
10
У яких випадках (див. мал.) три лампочки з'єднані послідовно?

11
Опір провідника 5 Ом. Чому дорівнює сила струму в проіднику, якщо напруга 40 В
12
Чому дорівнює загальний опір R кола зображеного на рисунку.

13
Чому дорівнює загальний опір R кола зображеного на рисунку.

14
За 12 секунд провідник пройшов заряд 6 Кл. Яку силу струму покаже амперметр підєднаний в це коло?
Відповідь А.
15
Що таке електричний струм?
16
Які пристрої називають джерелами електричного струму?
17
Встановіть відповідність
Амперметр
Пристрій для вимірювання напруги в електричному колі
Вольтметр
пристпій для вимірювання сили струму в колі
18
Установіть відповідність між фізичною величиною та формулою для її обчислення залежно від з’єднання провідників.
у разі послідовного з’єднання двох провідників сила струму
І=І1+І2
у разі паралельного з’єднання двох провідників сила струму
І=І1=І2
напруга на ділянці кола в разі послідовного з’єднання двох провідників
U=U1+U2
напруга на ділянці кола в разі паралельного з’єднання двох провідників
U=U1=U2
опір у разі послідовного з’єднання провідників
1/R=1/R1+1/R2
опір у разі паралельного з’єднання провідників
R=R1+R2
19

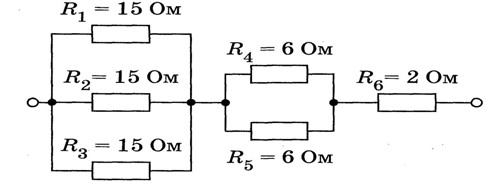

Резистори з’єднанні за схемою, наведеною на рисунку. Визначте загальний опір кола.
