Контрольна робота. Електродинаміка І (І варіант)

На практиці до електричного кола доводиться приєднувати відразу кілька споживачів. На якому з малюнків показано послідовне з’єднання резисторів?

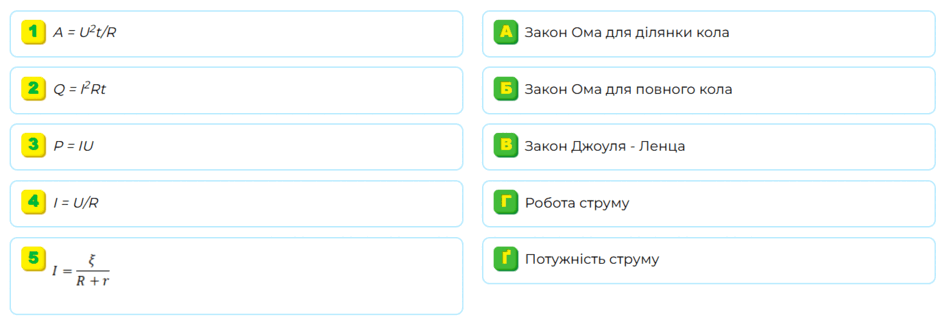

Установіть відповідність між фізичною величиною або законом та математичним виразом. У відповіді запишіть послідовність цифр через пробіл, які відповідають літерам А, Б, В...(наприклад: 1 2 3 4 5).

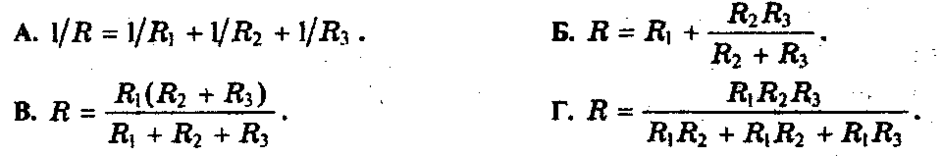

За якою з формул можна обчислити опір електричного кола (див. рисунок)?

Дві лампочки опорами 400 Ом та 800 Ом з’єднали паралельно та під'єднали до джерела струму. Чи однакова потужність струму в лампах? Якщо ні, то в якій більша? У скільки разів?

Щоб розширити межі вимірювання сили струму за допомогою амперметра, до нього паралельно під’єднують шунт — провідник з певним опором, через який проходить частина вимірюваного струму. Міліамперметр розраховано на вимірювання максимального струму І_mА = 50 мА; його внутрішній опір R_mA = 10 Ом. Обчисліть опір (у міліомах) шунта, який дає змогу вимірювати струм I до 5 А. Відповідь округліть до цілих.

У показаному на рисунку колі електрорушійна сила джерела струму 100 В, внутрішнім опором джерела можна знехтувати. Визначить напругу на резисторі R₁, якщо опори резисторів R₁ = R₂ = R₃ = 30 Ом, R₄ = 90 Ом.

Яка потужність струму, що пройшов через спіраль нагрівального елемента з питомим опором матеріалу ρ=0,22^.10^-6 Ом м? Довжина спіралі 12 м, поперечний переріз — 0,12 мм², сила струму в спіралі 5 А. Відповідь подайте у Вт, вказавши тільки числове значення.

Визначте, на скільки градусів нагріються 100 г води, якщо на нагрівання води витрачена 50 % кількості теплоти, що виділяється при протіканні струму 5 А через провідник опором 10 Ом протягом 2 хв. Питома теплоємність води 4200 Дж/кг ⁰C . Відповідь подайте у ⁰С, округливши до десятих (записати тільки числове значення).
