Контрольна робота № 4 з теми «Електричний струм»

В яких одиницях вимірюють силу струму?

Формула для обчислення електричної напруги.

Формула для обчислення сили струму

Укажіть співвідношення, яке завжди виконується в разі послідовного з’єднання двох провідників

Укажіть співвідношення, яке завжди виконується в разі паралельного з’єднання двох провідників

В яких одиницях вимірюють електричну напругу?

У хімічному джерелі струму відбувається таке перетворення енергії

За напрямок струму в колі прийнятий напрямок руху

Визначте силу струму в резисторі, якщо за 5 хв через його поперечний переріз пройшов заряд, що дорівнює 1200 Кл.

Визначте напругу на ділянці електричного кола, якщо опір ділянки становить 1,5 кОм, а сила струму в ньому дорівнює 0,2 А.

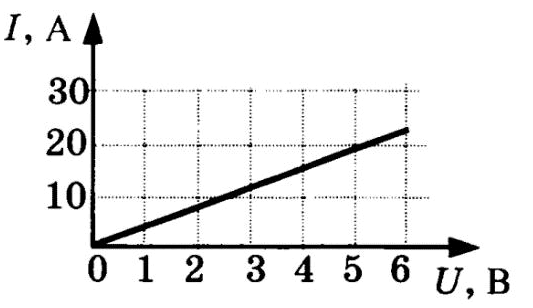

На рисунку подано графік залежності сили струму від напруги для деякого провідника. Скориставшись графіком, визначте опір цього провідника.

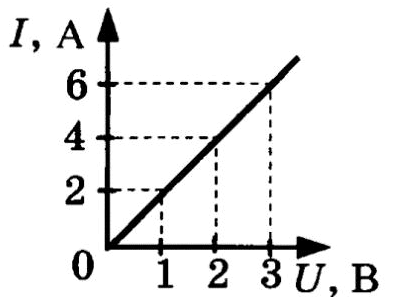

На рисунку подано графік залежності сили струму від напруги для деякого провідника. Скориставшись графіком, визначте опір цього провідника.

Яку напругу покаже вольтметр, під’єднаний до кінців сталевого дроту завдовжки 5 м і площею поперечного перерізу 0,2 мм² , якщо амперметр, увімкнений послідовно з ним, показує 1,2 А?

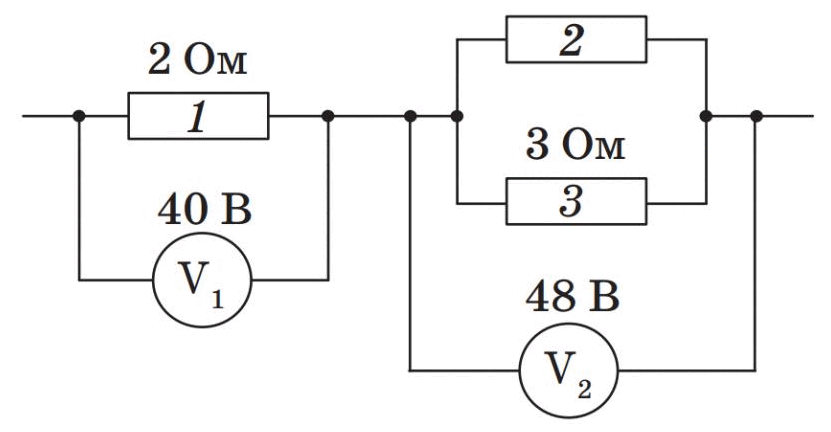

На рисунку подано схему ділянки електрично го кола. Скориставшись даними рисунка, визначте опір резистора R₂-

Чотири однакові лампи з’єднані так, як показано на рисунку, і підключені до джерела постійної напруги. Визначте силу струму в кожній лампі, якщо напруга на джерелі 30 В, а опір кожної лампи — 6 Ом
