Контрольна робота № 3. Електричний заряд. Електричне поле. Електричний струм

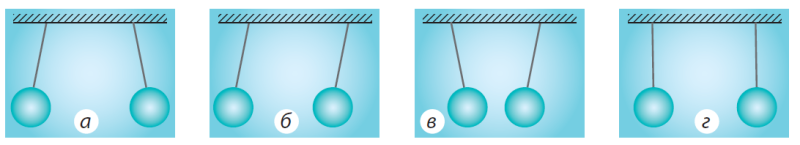

На якому малюнку кульки заряджені однойменними зарядами?

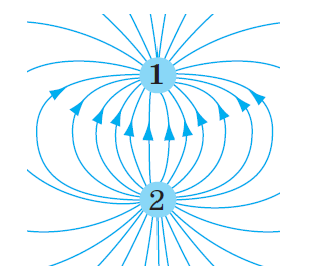

На малюнку зображено лінії електричного поля, створеного двома зарядженими кульками. Яке твердження є правильним?

Який із приладів під`єднано неправильно?

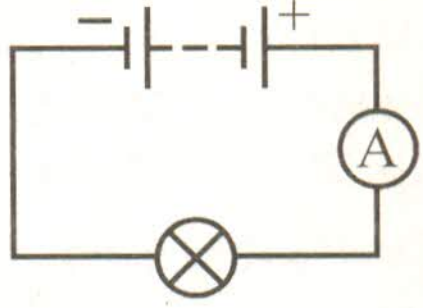

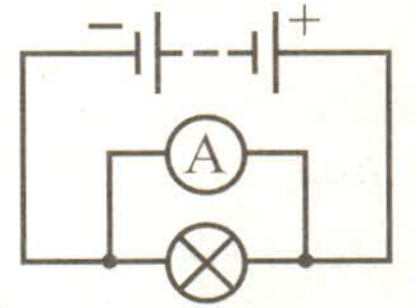

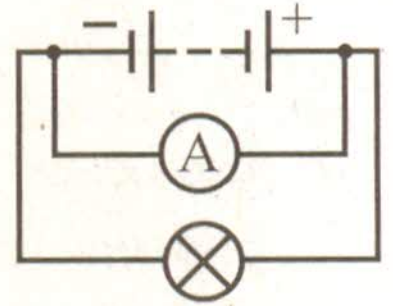

На якому малюнку амперметр під`єднано правильно?

На цоколі електричної лампи ліхтарика написано: «4,4 В; 0,22 А». Яким є в Омах опір нитки розжарення лампи під час світіння? (У відповідь впишіть тільки числове значення без одиниці вимірювання)

Сила струму через двигун дорівнює 10 А. Через скільки секунд через обмотку електродвигуна проходить заряд 50 Кл? (У відповідь впишіть тільки числове значення без одиниці вимірювання)

Знайдіть силу струму у міліамперах в лампі розжарення, якщо вона працює за напруги 220 В та протягом 1 хв електричне поле виконує в ній роботу 13,2 Дж. (У відповідь впишіть тільки числове значення без одиниці вимірювання)

Електронагрівник виготовлено з ніхромового дроту площею перерізу 0,1мм². Знайти довжину цього дроту у метрах, якщо за напруги на ньому 220 В сила струму дорівнює 4 А? Питомий опір ніхрому (У відповідь впишіть тільки числове значення без одиниці вимірювання)

Знайдіть у вольтах напругу на ділянці електричного кола, яке містить три резистори, зображеного на малюнку.
