Тест:
Інженерна графіка, Складальні креслення
24.03.2024
Вміст тесту:
1
2
3
4
5
6
7
8
9
10
11
12
13
1
1 з 21 бала

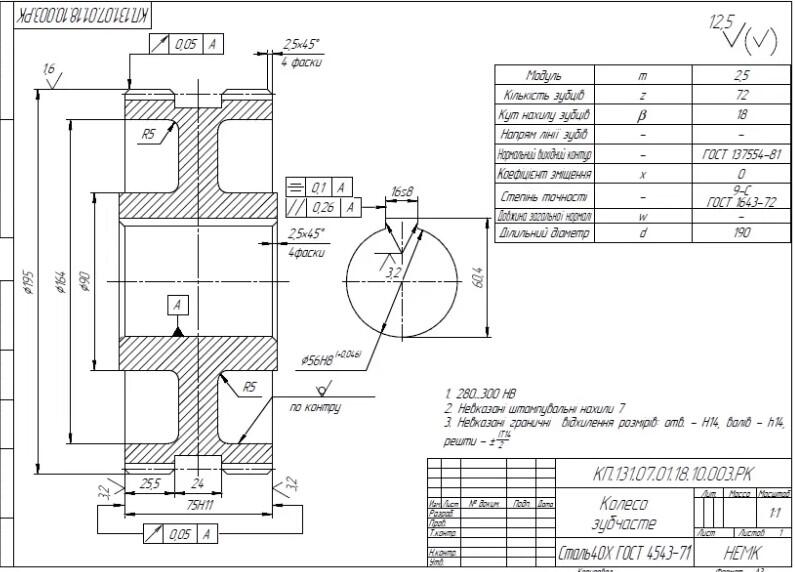

Вказати значення діаметру вершин зубців колеса
2
1 з 21 бала
Вказати значення ширини шпоночного паза
3
1 з 21 бала
Написати з великої літери, що знаходиться під позицією 4
4
1 з 21 бала

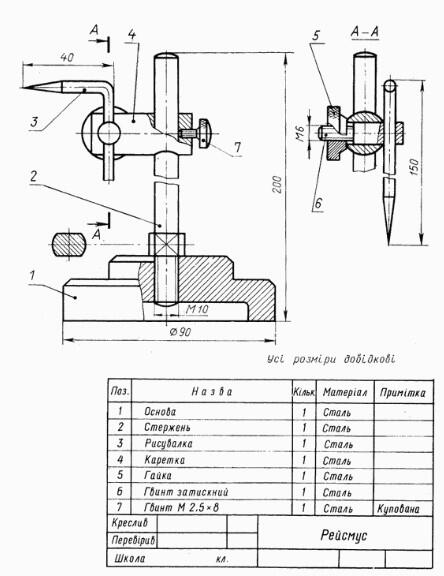

Вказати довжину деталі Рисувалка
5
1 з 21 бала
Вказати позицію деталі, розріз якої вказано на фрональному видгяді
6
1 з 21 бала

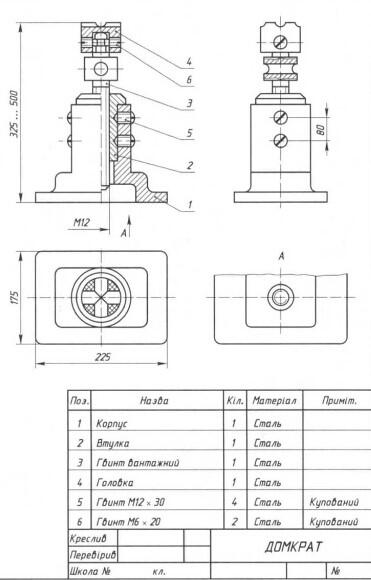

Яка ширина деталі Корпус?
7
1 з 21 бала
На якій відстані один від одного розташовані гвинти М12?
8
6 з 21 бала
Встановити відповідність позначення та назви різьби
1
А
Метрична на стрижні
2
Б
Метрична в отворі
3
В
Конічна трубна в отворі
4
Г
Конічна трубна на стрижні
5
Ґ
Циліндрична трубна
6
Д
Трапецієподібна або упорна
9
1 з 21 бала

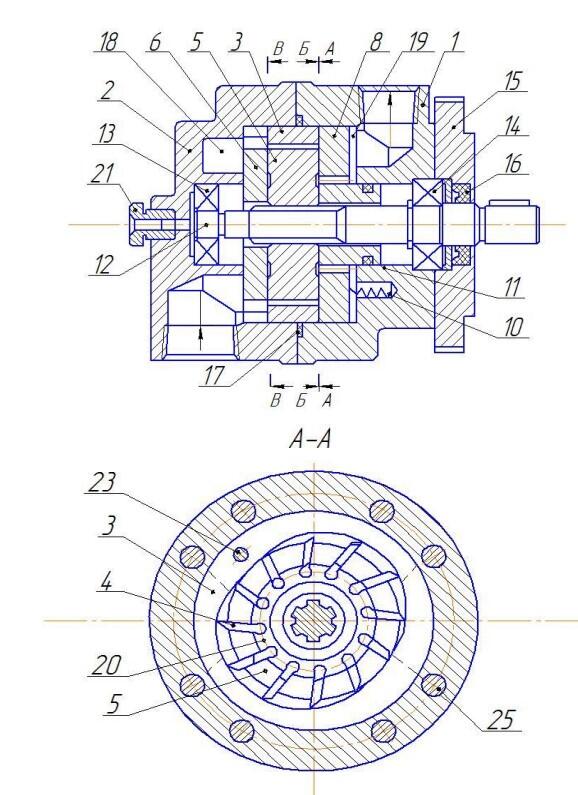

Вказати номер позиції деталі Вал
10
2 з 21 бала
Вказати на кресленику позначення Підшипників (вказати усі зображення)
11
1 з 21 бала
Користуючись складальним кресленням, дізнайтеся, скільки зубчастих зачеплень має механізм
12
2 з 21 бала

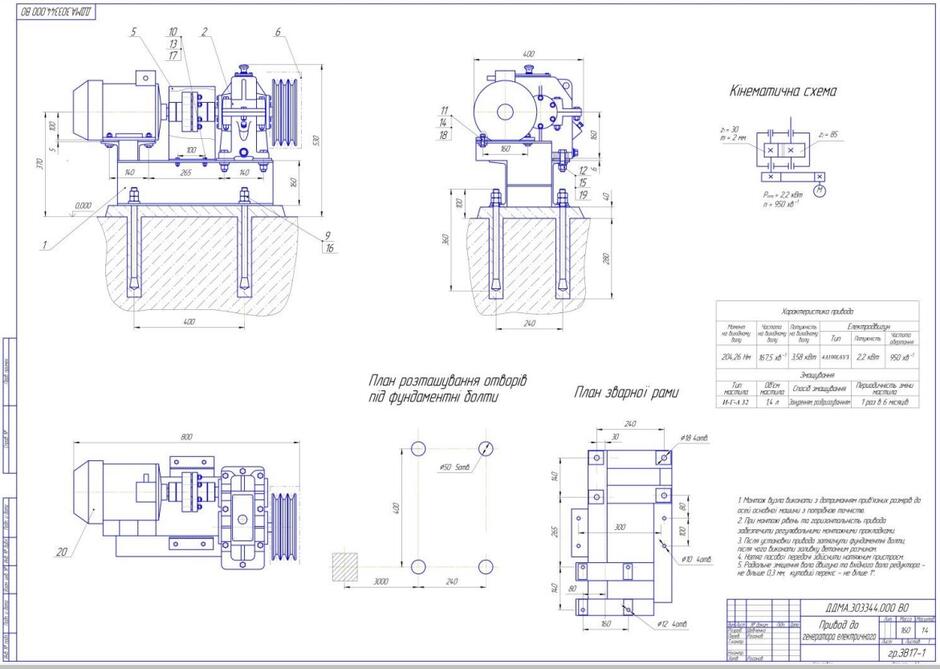

Вкажіть на профільному вигляді складального кресленика Кріпильні елементи до фундаменту
13
2 з 21 бала
Відсортуйте (перенесіть) назву за типом з'єднання
Роз'ємні з'єднання
Нероз'ємні з'єднання
Штифтові
Пресоване
Паяне
Клейове
Зварне
Шліцеве
Шпонкове
Клінове
Різьбове
