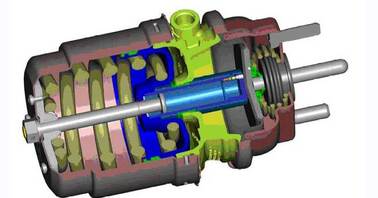

Енергоакумулятор

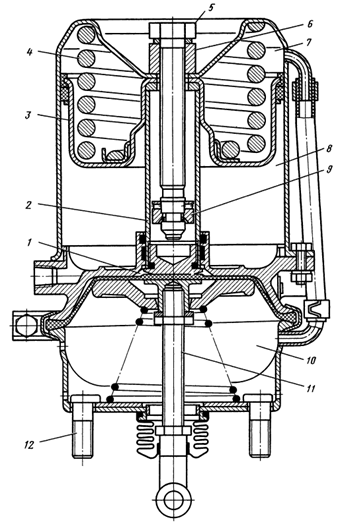

Якою позицією на рисунку позначена порожнина розташованої над діафрагмою гальмової камери?

Якою позицією на рисунку позначена порожнина циліндра енергоакумулятора, розташована під поршнем?

Якою позицією на рисунку позначена порожнина циліндра енергоакумулятора, розташована над поршнем?

Якою позицією на рисунку позначена порожнина гальмової камери, розташована над діафрагмою?

Якими позиціями на рисунку позначені деталі пристрою для механічного розгальмування? Позначте усі правильні відповіді

Якою позицією на рисунку позначена порожнина, в якій є стиснене повітря при відпущеній гальмовій педалі?

Якими позиціями на рисунку позначені порожнини, в яких підтримується атмосферний тиск при відпущеній гальмовій педалі? Позначте усі правильні відповіді

Якою позицією на рисунку позначена порожнина, в яку надходить стиснене повітря при спрацюванні робочої гальмової системи (натисканні на гальмову педаль)?

Якою позицією на рисунку позначена порожнина, з якої виходить повітря при спрацюванні стоянкової (запасної) гальмової системи або при зниженні тиску в балоні контуру цієї системи?

Якою позицією на рисунку позначена деталь, яка передає зусилля від поршня енергоакумулятора діафрагмі гальмової камери і переміщує цю діафрагму разом зі штовхачем у випадку спрацювання  стоянкової (запасної) гальмової системи?

У якому положенні повинна бути пружина 4 під час руху автомобіля?

Куди переміститься поршень 3, якщо з порожнини 8 видалити повітря?

Поршень 3 перебуває в положенні, показаному на рисунку. Куди переміститься штовхач 11,  якщо у порожнину 1 подати стиснене повітря?

1. Щоб розгальмувати колісні гальмові механізми, що мають гальмові камери з пружинним енергоакумулятором, потрібно:

У випадку спрацювання пружинного енергоакумулятора задні колеса автомобіля:
