Електричний струм. Закон Ома.

Укажіть правильне твердження.

На якому з малюнків правильно показано електричну схему для вимірювання опору провідника?

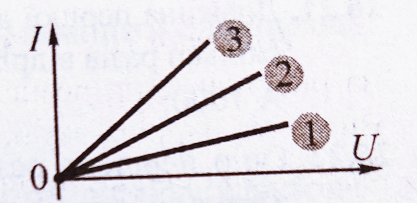

За графіком залежності сили струму від напруги на ділянці кола установіть, який з мідних провідників має найбільшу довжину, якщо площа поперечного перерізу всіх провідників однакова

До джерела струму паралельно приєднали три дротини: мідну, алюмінієву, залізну які мають однакові розміри. Яка дротина перебуває під більшою напругою?

До джерела струму послідовно приєднали три дротини: мідну, алюмінієву, залізну які мають однакові розміри. У який з них тече більший струм?

Значення напруги на вольтметрі…

Який струм проходить через вольтметр, опір якого 2,4 Ом, якщо його покази становлять 7,2 В?

Через провідник за 2 хв пройшло 18,75^.10¹⁹ електронів. Визначити довжину залізного дроту, якщо поперечний переріз дорівнює 0,4 мм² та напруга на його кінцях 30 В.

Електронагрівник виготовлено з нікелінового дроту площею перерізу 0,2 мм2. Чому дорівнює довжина цього дроту, якщо за напруги на ньому 220 В силу струму дорівнює 4 А? ( питомий електричний опір нікелін 0,42 Ом*мм²/ м).
