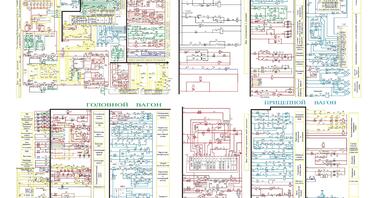

Електрична схема включення ЛК та ТЕД

Опублікував/ла:

Сінтяй Петро Леонтійович

Посилання Написати Додати в обране Поскаржитися

Тест:

Електрична схема включення ЛК та ТЕД

04.12.2024

0 0

Будова електропоїзда ЕПЛ9Т

III курс

Завантажити тест 1

Тільки для моїх підписників

Для використання тесту скопіюйте його. Для цього натисніть кнопку "Створити тест на базі цього". провести тестування серед своїх учнів на основі цього тесту

Для використання тесту скопіюйте його. Для цього натисніть кнопку "Створити тест на базі цього". призначити в журнал

Створити тест на базі цього або додати запитання до вже існуючого тесту

Для використання тесту скопіюйте його. Для цього натисніть кнопку "Створити тест на базі цього". Флешкартки посилання на сторінку з картками

Для використання тесту скопіюйте його. Для цього натисніть кнопку "Створити тест на базі цього". Преміум створити тренування (Квіз)

Для використання тесту скопіюйте його. Для цього натисніть кнопку "Створити тест на базі цього". Преміум створити змагання

Вміст тесту:

Тест не містить жодного запитання. Додайте запитання.

Щоб додати запитання, оберіть категорію запитання на панелі запитань.

Додати запитання

0.5 з 10 балів

Живлення лінійних контакторів здійснюється від контролера машиніста по проводу

Відповідь:

0.5 з 10 балів

Як на схемі живлення лінійних контакторів ЛК3, ЛК4 позначений автоматичний вимикач управління, який замикається при тиску 2,9 ... 4,5 кгс / см² в гальмівній магістралі?

Відповідь:

0.5 з 10 балів

Як на схемі живлення лінійного контактора ЛК3, позначений контакт вимикача

Відповідь:

0.5 з 10 балів

Контактор повторювача ПЛК4 отримає живлення, коли замнеться контакт

Відповідь:

0.5 з 10 балів

Котушка контактора повторювача ПЛК3 отримає живлення, коли замкнеться контакт

Відповідь:

0.5 з 10 балів

Вкажіть вірну схему живлення ТЕД М2, М1 при русі електропоїзда "ВПЕРЕД"

11, 120, ВП1, ГТ, 123, 103, ТК, ЛК3, ПРДВ2, С1, М2, С2, М1, С1, ПРДВ1, 128, ТК,10, М2, 134, М1, 135, ДТ1, РА1 ,139, ЛК1, 140, ВП3, 118, ГК1,7

12, 120, ВП1, ГТ, 123, 103, ТК, ЛК3, ПРДН2, 127, С1, М1, С2, М2, С1, ПРДН1, 128, ТК10, М2, 134, М1, 135, ДТ1, РА1, 139, ЛК1, 140, ВП3, 118, ГК1,7

11, 120, ВП1, ГТ, 123, 103, ТК, ЛК4, ПРДВ4, С1, М4, С2, М3, С1, ПРДВ3, 167, ТК12, М4,134, М3, 158, ДТ1, РА1, 161, ЛК2, 140, ВП3, 118, ГК1,7

12, 120, ВП1, ГТ, 123, 103, ТК, ЛК4, ПРДН4, 148, С1, М3, С2, М4, С1, 149, ПРДН3, 167, ТК12, М4, 134, М3, 158, ДТ1,РА1, 161,ЛК2, 140, ВП3, 118, ГК1,7

0.5 з 10 балів

Вкажіть вірну схему живлення ТЕД М2, М1 при русі електропоїзда "НАЗАД"

11, 120, ВП1, ГТ, 123, 103, ТК, ЛК3, ПРДВ2, С1, М2, С2, М1, С1, ПРДВ1, 128, ТК10, М2, 134, М1, 135, ДТ1, РА1, 139, ЛК1, 140, ВП3, 118, ГК1,7

12, 120, ВП1, ГТ, 123, 103, ТК, ЛК3, ПРДН2, 127, С1, М1, С2, М2, С1, ПРДН1, 128, ТК10, М2, 134, М1, 135, ДТ1, РА1, 139, ЛК1, 140, ВП3, 118, ГК1,7

11, 120, ВП1, ГТ, 123, 103, ТК, ЛК4, ПРДВ4, С1, М4, С2, М3, С1, ПРДВ3, 167, ТК12, М4,134, М3, 158, ДТ1, РА1, 161, ЛК2, 140, ВП3, 118, ГК1,7

12, 120, ВП1, ГТ, 123, 103, ТК, ЛК4, ПРДН4, 148, С1, М3, С2, М4, С1, 149, ПРДН3, 167, ТК12, М4, 134, М3, 158, ДТ1,РА1, 161,ЛК2, 140, ВП3, 118, ГК1,7

0.5 з 10 балів

Вкажіть вірну схему живлення ТЕД М4, М3 при русі електропоїзда "ВПЕРЕД"

11, 120, ВП1, ГТ, 123, 103, ТК, ЛК3, ПРДВ2, С1, М2, С2, М1, С1, ПРДВ1, 128, ТК10, М2, 134, М1, 135, ДТ1, РА1, 139, ЛК1, 140, ВП3, 118, ГК1,7

12, 120, ВП1, ГТ, 123, 103, ТК, ЛК3, ПРДН2, 127, С1, М1, С2, М2, С1, ПРДН1, 128, ТК10, М2, 134, М1, 135, ДТ1, РА1, 139, ЛК1, 140, ВП3, 118, ГК1,7

11, 120, ВП1, ГТ, 123, 103, ТК, ЛК4, ПРДВ4, С1, М4, С2, М3, С1, ПРДВ3, 167, ТК12, М4,134, М3, 158, ДТ1, РА1, 161, ЛК2, 140, ВП3, 118, ГК1,7

12, 120, ВП1, ГТ, 123, 103, ТК, ЛК4, ПРДН4, 148, С1, М3, С2, М4, С1, 149, ПРДН3, 167, ТК12, М4, 134, М3, 158, ДТ1,РА1, 161,ЛК2, 140, ВП3, 118, ГК1,7

0.5 з 10 балів

Вкажіть вірну схему живлення ТЕД М4, М3 при русі електропоїзда "НАЗАД"

11, 120, ВП1, ГТ, 123, 103, ТК, ЛК3, ПРДВ2, С1, М2, С2, М1, С1, ПРДВ1, 128, ТК10, М2, 134, М1, 135, ДТ1, РА1, 139, ЛК1, 140, ВП3, 118, ГК1,7

12, 120, ВП1, ГТ, 123, 103, ТК, ЛК3, ПРДН2, 127, С1, М1, С2, М2, С1, ПРДН1, 128, ТК10, М2, 134, М1, 135, ДТ1, РА1, 139, ЛК1, 140, ВП3, 118, ГК1,7

11, 120, ВП1, ГТ, 123, 103, ТК, ЛК4, ПРДВ4, С1, М4, С2, М3, С1, ПРДВ3, 167, ТК12, М4,134, М3, 158, ДТ1, РА1, 161, ЛК2, 140, ВП3, 118, ГК1,7

12, 120, ВП1, ГТ, 123, 103, ТК, ЛК4, ПРДН4, 148, С1, М3, С2, М4, С1, 149, ПРДН3, 167, ТК12, М4, 134, М3, 158, ДТ1,РА1, 161,ЛК2, 140, ВП3, 118, ГК1,7

0.5 з 10 балів

При включенні лінійних контакторів, живлення зразу подається на лінійні контактори

ЛК3, ЛК4

ЛК1, ЛК2

ЛК1, ЛК3

ЛК4, ЛК2

0.5 з 10 балів

Назвіть провода між якими знаходиться контакт ЕПК-150 для живлення лінійних контакторів ЛК3, ЛК4.

15МЕ-15МК

15МД-15МБ

15 МГ-15МК

15МБ-3

0.5 з 10 балів

Котушка вентиля лінійного контактора ЛК1 при поставленому реверсорі "ВПЕРЕД" отримує живлення по схемі:

12, ВП, РПЗ, 11Р, РУМ, 11РВ, ПЛК4, 11РІ (ЛК1)

11, ВП, РПЗ, 11Р, РУМ, 11РВ, ПЛК4, 11РІ (ЛК1)

11, ВП, РПЗ, 11Р, РУМ, 11РА, ПЛК3, 11РБ (ЛК1)

12, ВП, РПЗ, 11Р, РУМ, 11РА, ПЛК3, 11РБ (ЛК1)

0.5 з 10 балів

Котушка вентиля лінійного контактора ЛК2 при поставленому реверсорі "НАЗАД" отримує живлення по схемі:

12, ВП, РПЗ, 11Р, РУМ, 11РВ, ПЛК4, 11РІ (ЛК2)

12, НЗ, РПЗ, 11Р, РУМ, 11РВ, ПЛК4, 11РІ (ЛК2)

11, ВП, РПЗ, 11Р, РУМ, 11РВ, ПЛК4, 11РІ (ЛК2)

11, НЗ, РПЗ, 11Р, РУМ, 11РВ, ПЛК4, 11РІ (ЛК2)

0.5 з 10 балів

Котушка повторювача контактора ПЛК2 отримує живлення коли замкнеться контакт між проводами

15В-15КК

15В-15КА

15В-15КН

15В-15КМ

0.5 з 10 балів

При аварійних ситуаціях тягові двигуни (ТД) відключаються

вимикачами В12 або В13

автоматичним вимикачем АВУ

контактом головного контролера ГК1

контактором захисту КЗ

0.5 з 10 балів

Яку перемичку треба поставити, якщо вийшов з ладу контакт вимикача В12, щоб отримали живлення ТЕД М1, М2, М3, М4

12ГВ-12ГД

12ГБ-12ГЕ

3К-2ГБ

3Ф-3К

0.5 з 10 балів

Яку перемичку треба поставити, якщо вийшов з ладу контакт вимикача В13, щоб отримали живлення ТЕД М1, М2, М3, М4

12ГВ-12ГД

12ГВ-12ГЕ

3К-2ГБ

3Ф-3К

0.5 з 10 балів

Яку перемичку необхідно поставити, якщо відстній контакт групового перемикача РУМ в схемі живлення ЛК1

11Р-11РА

11Р-11РВ

11РА-11РБ

11РА-11РВ

0.5 з 10 балів

Контакт якого лінійного контактора знаходиться в міносовій схемі включення ТЕД М1, М2

Відповідь:

0.5 з 10 балів

Контакт якого лінійного контактора знаходиться в міносовій схемі включення ТЕД М3, М4

Відповідь:
