Електрична напруга. Одиниці напруги. Вольтметр.

Визначити формули за якими розраховують Силу струму та Напругу електричного кола ...

Визначити ціну поділки (Ц.п.) Вольтметру ...

У відповідь записати тільки числове значення.

$Ц.п.=$     $В$

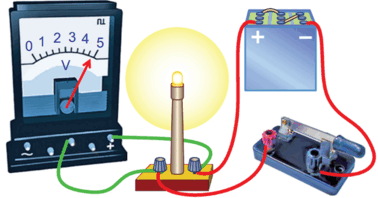

Визначити показники (V) Вольтметру ...

У відповідь записати тільки числове значення.

$U=$     $В$

Електричне коло містить три вимірювальні прилади 1, 2, 3. Визначити під якими номерами підключені вольтметри ...

Зазначте, на якому з рисунків правильно зображено підключення Вольтметра до електричної схеми ...

Установіть відповідність між фізичною величиною та одиницею її вимірювання ...

Зазначити точки, до яких необхідно під'єднати клеми "+" та "-" Вольтметра, щоб виміряти напругу на Резисторі ...

У відповідях записати велику, латинську літеру .

$Точка^{}^{\doubleprime}+^{\doubleprime}$

$Точка^{}^{\doubleprime}-^{\doubleprime}$

Визначити ціну поділки (Ц.п.) та показники (U), які показує Вольтметр ...

У відповідь записати тільки числове значення.

$Ц.п.=$     $В$

$U=$    $В$

Встановіть відповідність між кратними значеннями напруги (з префіксом) та їх записом без префікса

Через електричне коло пройшло $q=6К$ заряду, при цьому коло виконало роботу $A=240Дж$. Визначити напругу на даній ділянці кола ...

Зазначити роботу електричного поля на ділянці кола, якщо при $U=12В$ електричної напруги по провіднику проходить $q=40К$ заряду ...

Шкала Вольтметра має 100 поділок, верхня межа вимірювання дорівнює 40 В. Зазначити показники Вольтметра, якщо стрілка відхилена на 25 поділки.

У відповідь записати тільки числове значення.

$U=$    $В$

Визначити напругу ділянки кола, якщо відомо що за $8с$ була виконана робота $650 Дж$. Сила струму на цій ділянці становить $13А$.

У відповідь записати тільки числове значення.

$U=$      $В$
