«Електрорушійна сила. Закон Ома для повного кола»

Два резистори опорами 3 і 9 кОм з'єднанні паралельно. Сила струму в перому резисторі становить 30 мА. загальна сила струму в цій ділянці кола дорівннює:

До джерела струму з ЕРС 11,8 В і внутрішнім опором 0,2 Ом приєднали резистор опором 5,8 Ом. Сила струму в колі становить:

Установіть відповідність між формулами та математичними записами їх.

Установіть відповідність між назвами фізичних величин, тим, що ці величини в першу чергу характеризують.

Установіть відповідність між назвами фізичних величин та їхніми одиницями

При короткому замиканні правильні такі твердження

Сторонні сили – це ....

Алюмінієвий провідник з площею поперечного перерізу 0,25 мм² має опір 70 Ом. Довжина провідника дорівнює :

Після приєднання до джерела струму резистора напруга на полюсах джерела струму зменшилася від 2,8 до 2,1 В. Якщо до цього джерела струму приєднати послідовно два таких самих резистори, то напруга на кожному з них становитиме:

Рестори опорами R₁ і R₂ =3R₁ з'єднані паралельно та приєднані до джерела постійного струму. Потужності Р₁ і Р₂ струму в резисторах пов'язані співідношенням:

Потяг метрополітену живиться від мережі з напругою 825 В. Якою є сила струму з обмоткою електродвигунів потягу на швидкості руху 54 км/год? Маса потяга - 25 т, коефіцієнт опору руху - 0,05. Вважайте, що g=10 м/с².

Пристрій, між клемами якого тривалий час може існувати різниця потенціалів за рахунок сторонніх сил.

Математичний вираз, що є формулою закону Ома для повного кола.

Для складання електричних кіл використовують: 1) гальванічні елементи, 2) вимикачі, 3) акумулятори, 4) резистори, 5) амперметри, 6) обігрівачі, 7) дроти. У наведеному переліку укажіть споживачів струму.

При короткому замиканні правильні такі твердження (декілька правильних відповідей):

Сторонні сили виконали роботу 0,72 кДж. Визначте величину заряду, що перемістився по колу, якщо ЕРС джерела струму дорівнює 12 В.

ЕРС джерела струму 220 В, його внутрішній опір 1,5 Ом. Знайдіть опір зовнішньої ділянки кола, якщо сила струму в колі дорівнює 4 А.

Джерело струму з ЕРС 7,5 В і внутрішнім опором 0,3 Ом підключили до ділянки кола, що складається із двох паралельно з’єднаних резисторів. Опори резисторів 2 Ом і 3 Ом. Знайдіть напругу та силу струму в кожному з них.

Знайдіть ЕРС і внутрішній опір джерела струму, якщо за сили струму 5 А зовнішнє коло споживає потужність 15 Вт, а за сили струму в 7 А – 14 Вт.

Які носії електричного заряду створюють електричний струм в електролітах?

Газовий розрад – це …

Установіть відповідність між фізичними поняттями та математичними виразами.

Позначте одне правильне твердження.

Визначте опір алюмінієвого дроту довжиною 150 см, якщо площа його поперечного перерізу 0,1 мм². Яка напруга на кінцях цього дроту, якщо сила струму в ньому 0,5 А? Питомий опір алюмінію 2,8∙10^–8 Ом∙м.

Розвязок прикріпити .

Який вид самостійного газового розряду зображений на рисунку? Де проявляється (застосовується) цей газовий розряд?

Опір вольфрамової нитки електричної лампи при кімнатній температурі дорівнює 50 Ом. За умови повного розжарення опір нитки становить 600 Ом. Знайдіть температуру розжарення нитки, якщо кімнатна температура становить 20 °С. Температурний коефіцієнт електричного опору вольфраму 4,8∙10^–3 К^–1.

Розв'язок прикріпити

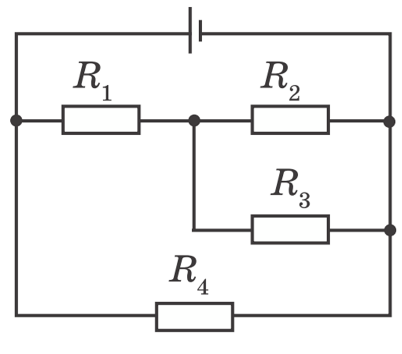

Знайдіть загальну силу струму в колі, (див. рисунок), якщо, ЕРС джерела струму 12 В, а внутрішній опір 1 Ом.

Розв'язок прикріпити
