Тест:
"Джерела струму. Електричне коло"
15.03.2023
Вміст тесту:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
1 з 22 балів
У якому напрямі тече струм усередині джерела струму?
2
1 з 22 балів
Чи зберігається напрям струму в металевих провідниках із напрямком упорядкованого руху електронів?
3
5 з 22 балів
Вибери правильні рисунки
Задача
Малюнок
1

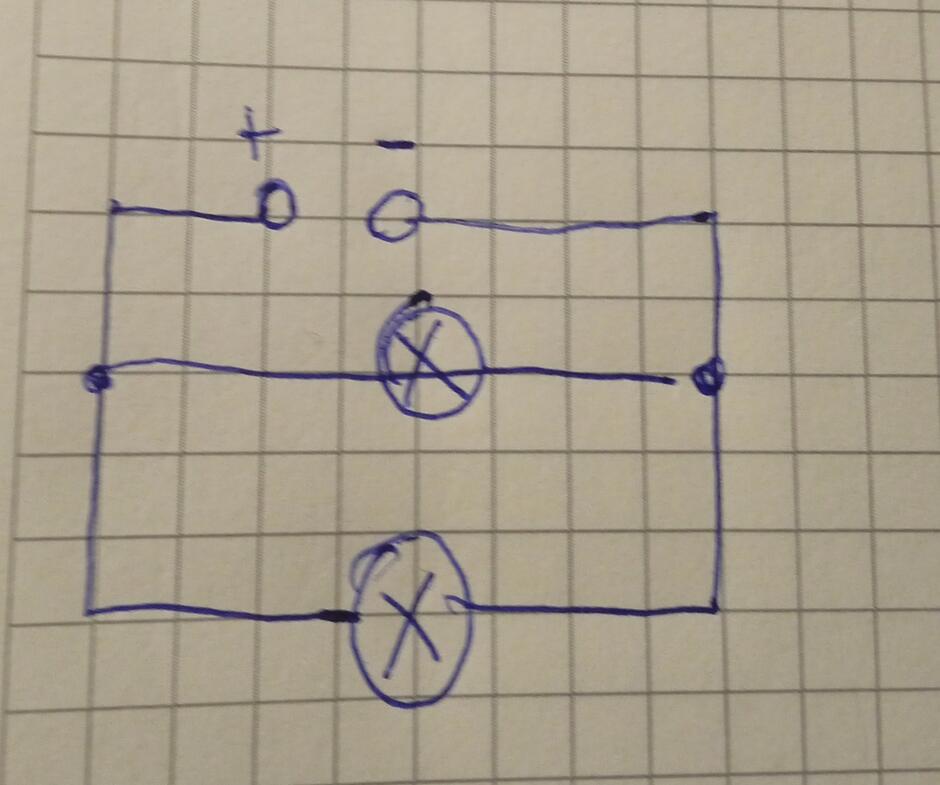

Накресли схему підключення двох лампочок до джерела струму, при якому перегоряння однієї лампочки не впливає на роботу іншої
А
2

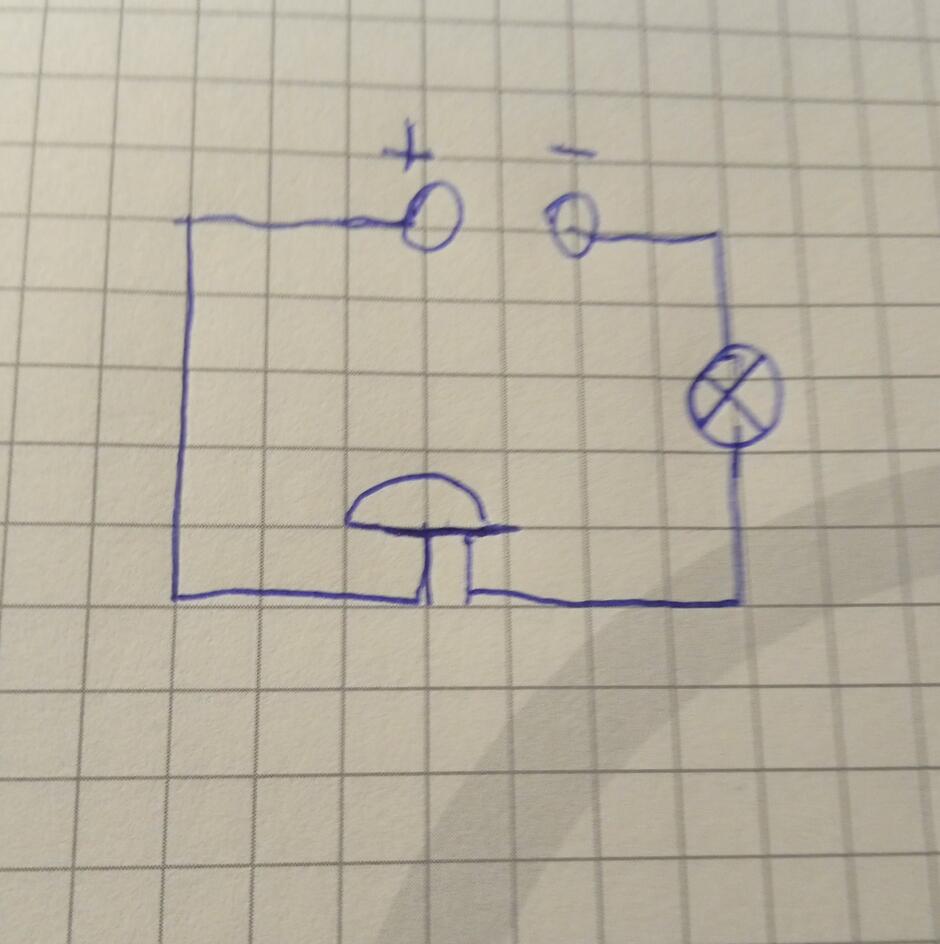

Накресли схему підключення лампочки та електричного дзвоника до джерела струму, при якому дзвоник припиняє дзвонити, якщо перегорає лампочка.
Б
3

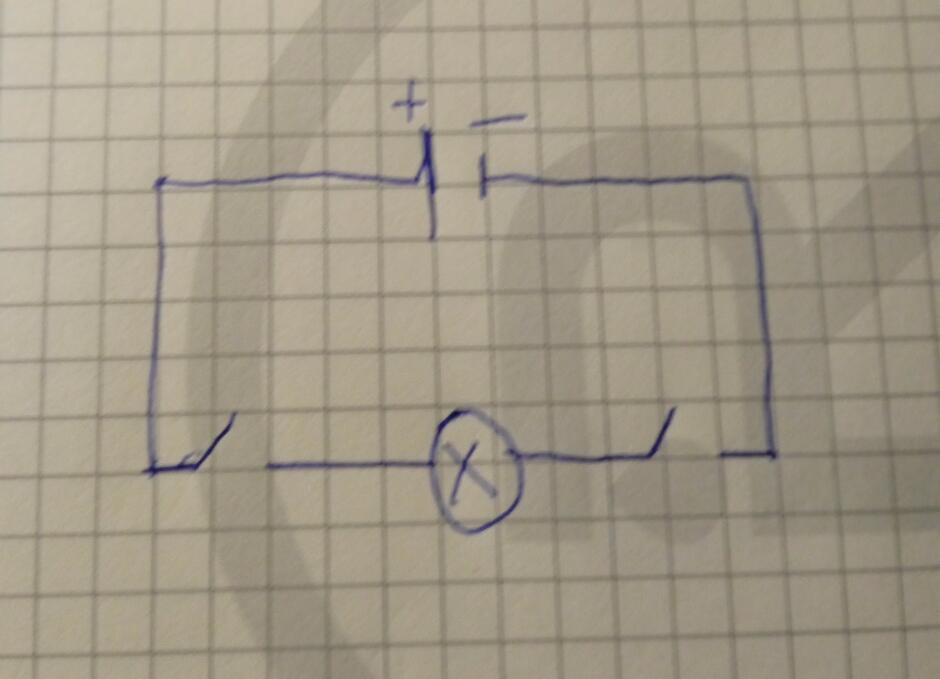

Вам потрібно так з'єднати гальванічний елемент, лампочку та два ключі, щоб лампочка світила тільки тоді, коли ввімкнені обидва ключі. Накресли схему відповідного електричного кола.
В
4

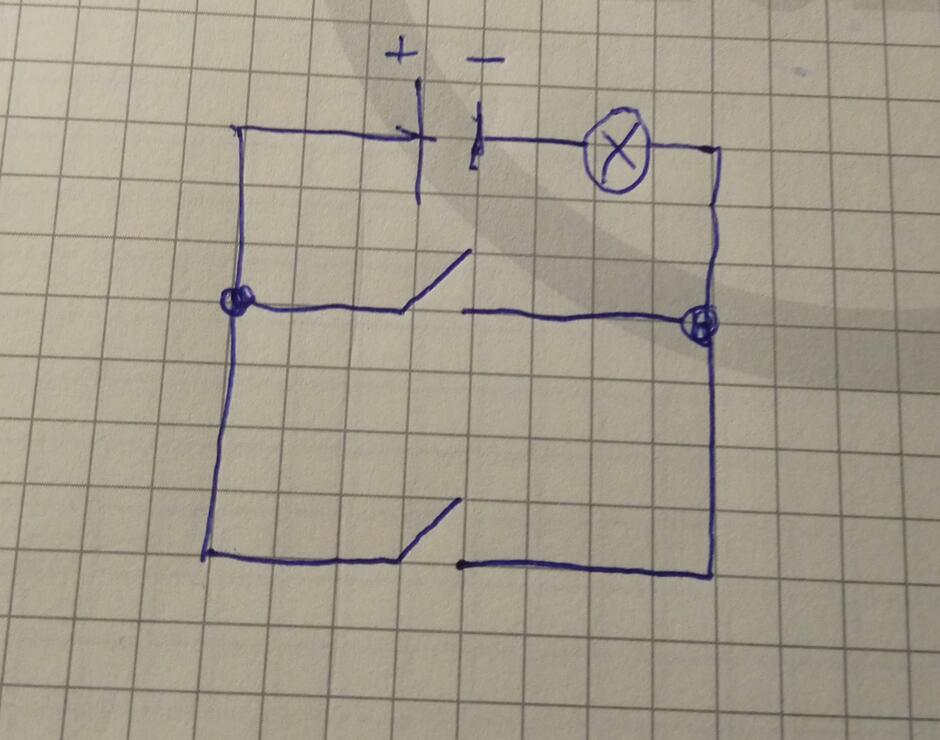

Як треба змінити електричне коло, щоб лампочка світила при замиканні хоча б одного ключа? Накресли схему відповідного електричного кола.
Г
5

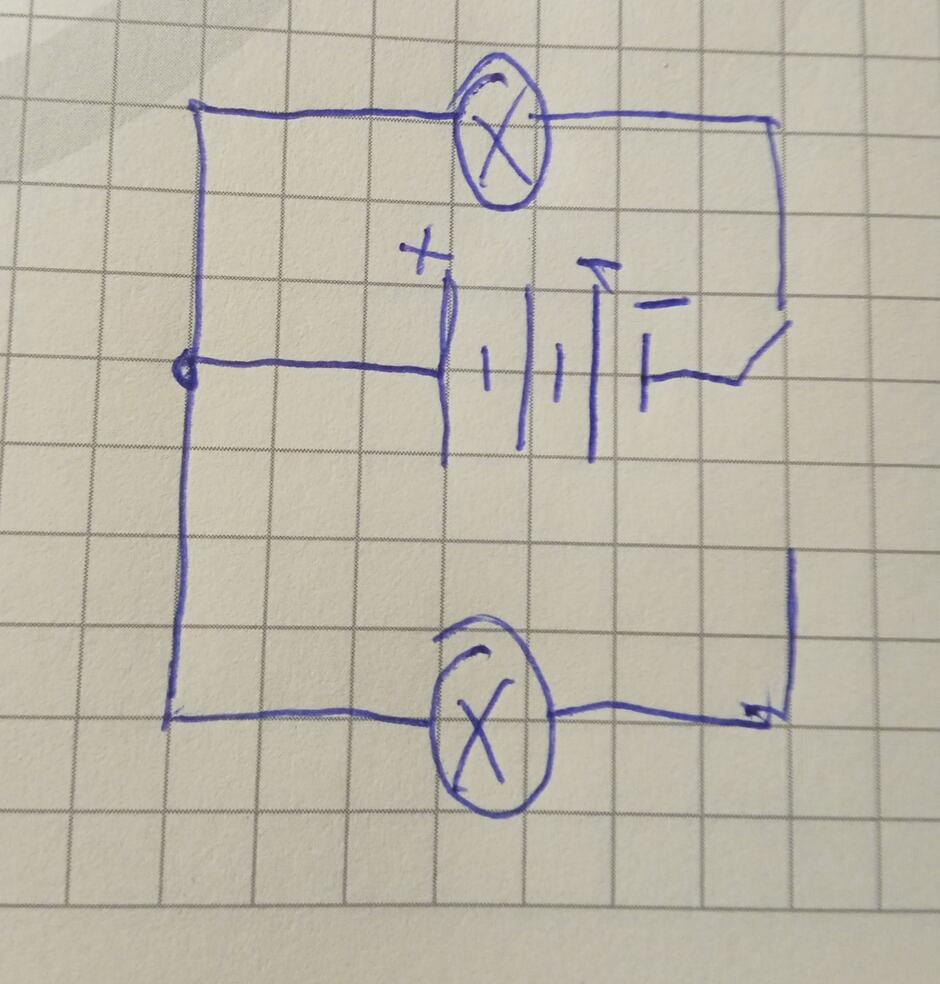

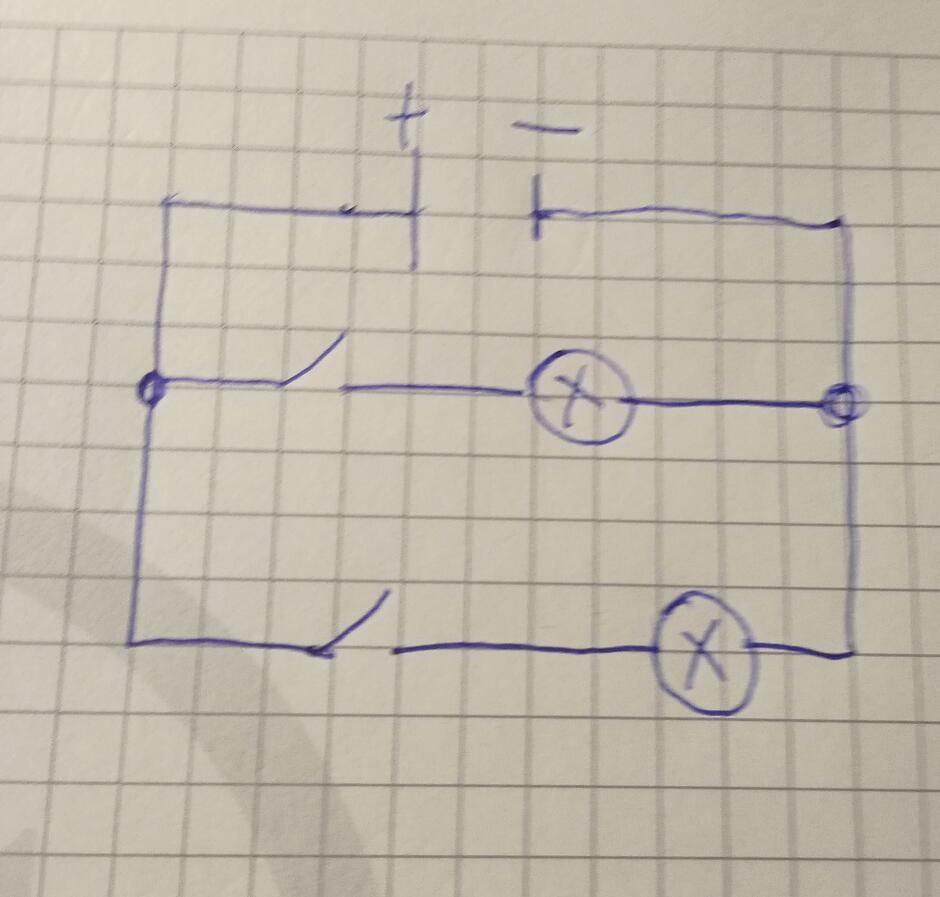

Накресли схему підключення двох лампочок і двох ключів до гальванічного елемента, при якому кожний ключ керує роботою " своєї " лампочки.
Ґ
4
1 з 22 балів
Тролейбусна лінія має два контактних проводи, що приєднані відповідно до позитивного і негативного полюсів джерела струму. Трамвайна ж лінія має лише один контактний провід. Як же замикається коло живлення електродвигуна трамвая?
5
1 з 22 балів
Для живлення запальної свічки в бензинових двигунах внутрішнього згоряння використовують тільки один провід, який з'єднує джерело високої напруги зі свічкою. Як же замикається коло живлення запальної свічки?
6
4 з 22 балів
Вибери правильні рисунки
Задача
Малюнок
1

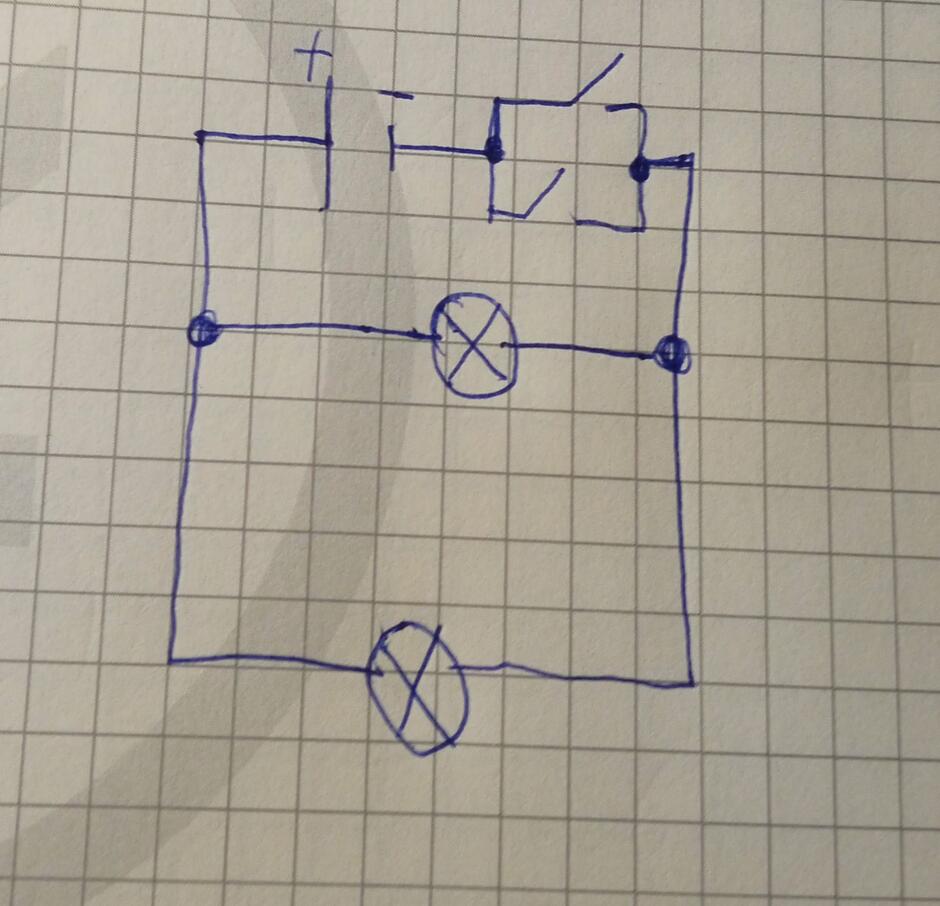

Як потрібно підключити до гальванічного елемента дві лампочки й два ключі, щоб при замиканні хоча б одного ключа одночасно загорялися обидві лампочки? Накресли схему відповідного електричного кола.
А
2

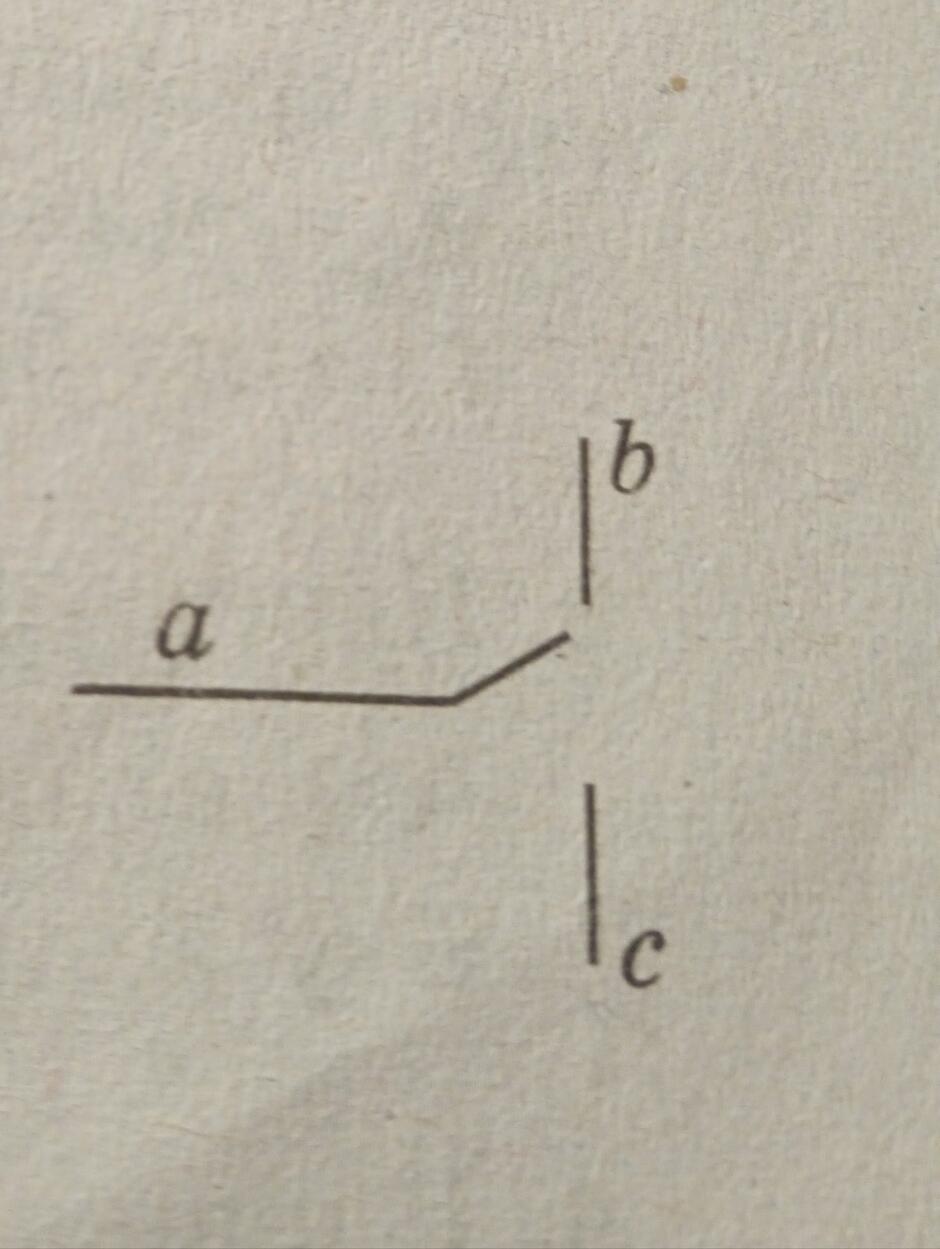

Перемикач ( дивіться малюнок ) в одному з положень з'єднує проводи a та b, а в іншому - проводи a та c. Накресли схему з'єднання батарейки, перемикача і двох лампочок, при якому та чи інша лампочка світиться залежно від положення перемикача.
Б
3

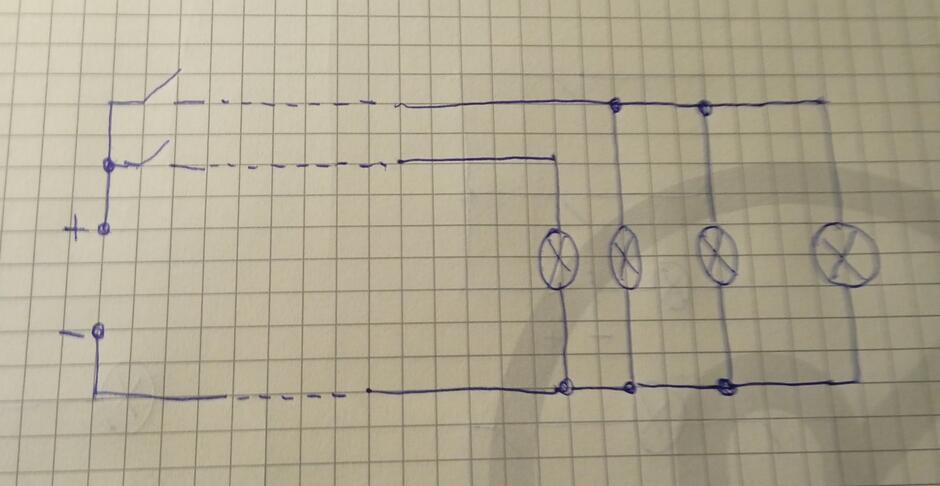

Зі стелі в місці кріплення люстри з чотирма лампочками звисають три проводи, по яких має йти струм при ввімкнених лампах. Перший із двох вимикачів має вмикати та вимикати одну лампу, а другий - решту три. Накресли схему з'єднання ламп у люстрі, вимикачів та джерела струму.
В
4

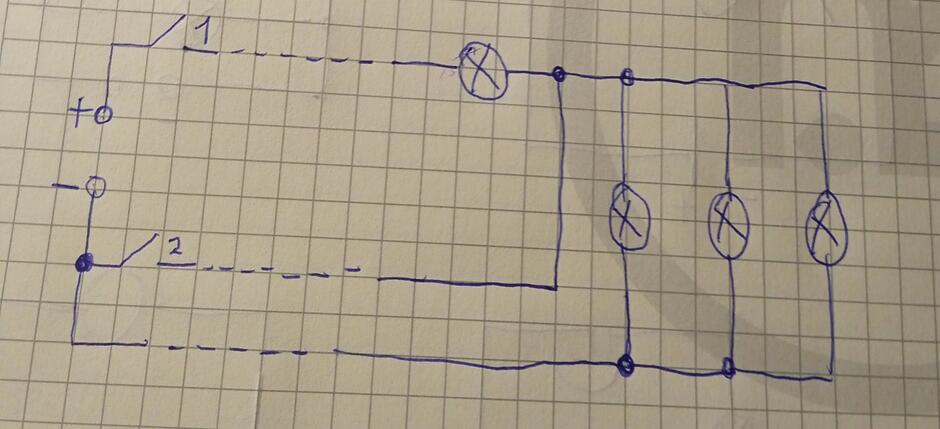

Робітник, що підключав люстру, переплутав проводи: якщо замкнути перший вимикач, то горять із неповним розжаренням усі лампи, а якщо замкнути й другий вимикач, то горітиме тільки одна лампа, але з повним розжаренням. Накресли схему з'єднання ламп у люстрі, вимикачів та джерела струму.
Г
7
1 з 22 балів
Яке з наведених джерел струму забезпечує постійний струм?
8
1 з 22 балів
Що відбувається в джерелі струму?
9
1 з 22 балів
Визначте, яке з наведених з'єднань електричних приладів забезпечить найбільший загальний опір у колі:
10
1 з 22 балів
У замкненому колі працює лампа. Яка з наведених умов є обов’язковою для наявності струму?
11
1 з 22 балів
У коло послідовно ввімкнули два резистори: 4 Ом і 6 Ом. Напруга на всьому колі дорівнює 10 В. Якою є сила струму в колі?
12
1 з 22 балів
Якщо сила струму в провіднику дорівнює 0,5 А, і він працює протягом 10 хвилин, який заряд пройшов через поперечний переріз провідника?
13
1 з 22 балів
Як зміниться загальний опір кола при паралельному з’єднанні трьох однакових резисторів опором 6 Ом кожен?
14
1 з 22 балів
Лампа потужністю 24 Вт працює при напрузі 12 В. Яка сила струму тече через лампу? (Написати у такому вигляді: 3 А; 12 А)
15
1 з 22 балів
У кишеньковому ліхтарику використовуються три однакові батарейки по 1,5 В кожна, з'єднані послідовно. Яка загальна напруга подається на лампу? (Написати у такому вигляді: 3 А; 12 А)
