Діагностувальна робота №5 з теми «З’єднання провідників. Робота і потужність струму»

ГР1. Позначте ХИБНЕ завершення твердження:

Дія автоматичних запобіжників ґрунтується на…

ГР1. Ви намагаєтеся виміряти ККД електричного нагрівника. Які прилади вам НЕ знадобляться? Позначте всі правильні відповіді

ГР1. На рисунку зображено електричне коло. Зазначте всі правильні твердження

ГР1. Як зміняться покази приладів на рисунку, якщо повзунок реостата перемістити ліворуч?

Показ вольтметра V₁              [збільшиться, зменшиться, не зміниться]_, V₂ —              [збільшиться, зменшиться, не зміниться], V₃ —              [збільшиться, зменшиться, не зміниться]; показ амперметра A              [збільшиться, зменшиться, не зміниться]

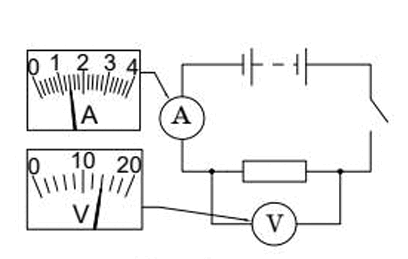

ГР1. За рисунком встановіть відповідність між фізичною величиною та її числовим значенням в одиницях СІ

ГР2. Якою є сила струму в нитці розжарення електричної лампи, зображеної на рисунку, за номінальної напруги? Відповідь підтвердіть розрахунками!

ГР2. Установіть відповідність між назвою електричного пристрою та потужністю струму в цьому пристрої

ГР2. Наприкінці місяця господарка зняла показ лічильника (див. рисунок). Визначте вартість спожитої за місяць електроенергії, якщо на початок місяця показ лічильника був 2185,0 кВт ⋅ год, а тариф становив 4,32 грн за 1 кВт ⋅ год.

Розв"язання прикріпіть!

ГР2. На рисунку наведено вольт-амперні характеристики двох пристроїв. У скільки разів за напруги 6 В потужність струму в пристрої 1 є більшою за потужність струму в пристрої 2?

ГР2. На рисунку схематично зображено три дроти, які виготовлені з різних матеріалів і приєднані до джерела струму. Довжини дротів, а також площі їхніх поперечних перерізів однакові. У якому дроті виділяється найбільша кількість теплоти?

ГР2. На якій схемі обидва прилади (і амперметр, і вольтметр) підключені правильно для вимірювання загальної сили струму в колі та напруги на резисторі 1?

ГР3. Три лампи з’єднали послідовно й підключили до акумулятора. Якою є напруга на клемах акумулятора, якщо напруги на лампах 4, 6 і 8 В?

ГР3. Сила струму в нагрівальному елементі електричної праски становить 5 А, опір елемента — 40 Ом. Яка кількість теплоти виділяється в нагрівальному елементі протягом 5 хв? Розв"язання задачі прикріпіть!

ГР3. Установіть відповідність між ситуацією та фізичним явищем, що переважно спостерігається в цій ситуації.

ГР3. Чи можна ввімкнути в мережу з напругою 220 В дві послідовно з’єднані лампи, на цоколях яких написано «25 Вт, 110 В» і «110 Вт, 110 В»?

ГР3. Транспортер піднімає вантаж масою 300 кг на висоту 16 м протягом 2 хв. Визначте силу струму в електродвигуні транспортера, якщо напруга в мережі дорівнює 380 В, а ККД транспортера становить 60 %. Впишіть відповідь, округливши результат до сотих. Розв"язання задачі прикріпіть!
