09-11 Лабораторна робота _ Складання та випробування електромагніту.

Підготовка до експерименту

Котушку з уведеним усередину осердям із феромагнітного матеріалу називають електромагнітом.

1.         [каркас, обмотка, клеми, осердя]

2.         [каркас, обмотка, клеми, осердя]

3.         [каркас, обмотка, клеми, осердя]

4.         [каркас, обмотка, клеми, осердя]

Електромагніти широко застосовують у техніці, адже їхню магнітну дію легко регулювати, змінюючи силу струму в обмотці; електромагніти можна виготовити будь-яких форм і розмірів.

З’ясовуємо, від чого залежить магнітна дія електромагніту

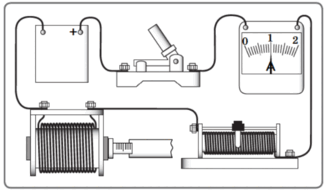

Магнітну дію електромагніту оцінюватимемо за допомогою пробника.

Якщо пластинку пробника піднести до полюса електромагніту, то пластинка притягуватиметься до нього тим сильніше, чим сильніша магнітна дія електромагніту. Силу притягання оцінюватимемо за шкалою в момент відриву пробника від електромагніту і виражатимемо в умовних одиницях кількості поділок N на шкалі пробника.

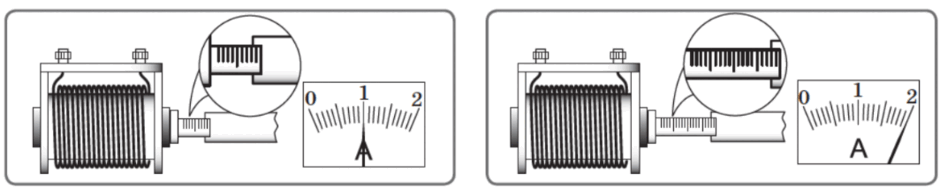

Для виявлення залежності магнітної дії електромагніту від сили струму в його обмотці повзунок реостата перемістимо праворуч.

Визначаємо силу струму в обмотці електромагніту і покази пробника в кожному випадку.

І₁ =   А, N₁ =   под. І₂ =   А, N₁ =    под.

Висновок 1: У разі збільшення сили струму в котушці її магнітна дія             .

З’ясовуємо, від чого залежить магнітна дія електромагніту

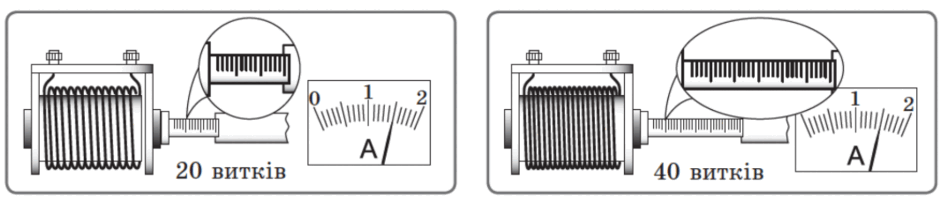

Для виявлення залежності магнітної дії електромагніту від числа витків у його обмотці використаємо котушку з більшою кількістю витків.

І₁ =     А, N₁ =    под. І₂ =     А, N₁ =    под.

Висновок 2: У разі збільшення кількості витків за тієї самої сили струму в котушці її магнітна дія             .
