Юному радіоаматору – Звукова приманка для риб

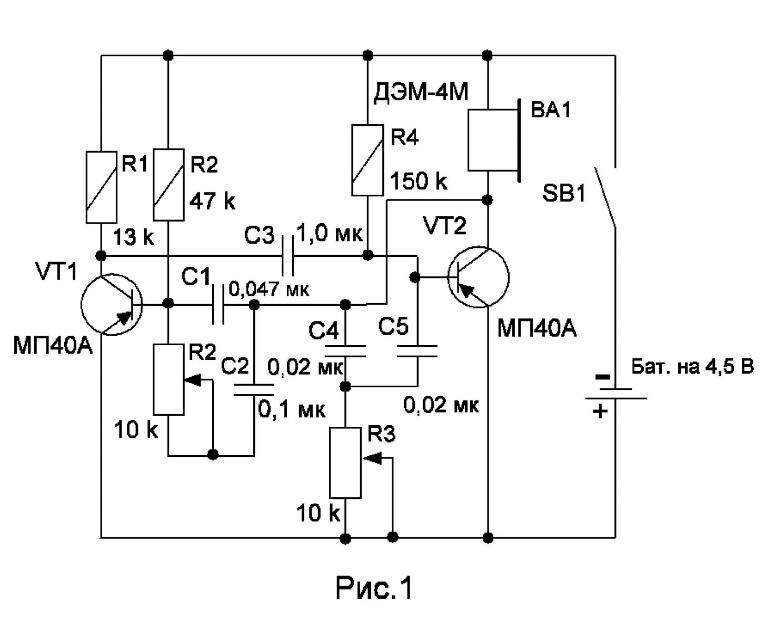

Радіоаматори-початківці можуть виготовити простий пристрій - звукову приманку для риб. Схема не потребує налаштування, як і всі мультивібраторні пристрої. Принципова електрична схема звукової приманки для риб приведена на рис. 1. Як видно з схеми – це мультивібратор, проте додаткові ланцюги з конденсаторами забезпечують «переливчасте» звучання, яке більше «зацікавлює» риб. За допомогою потенціометрів R2, R3 можливо змінювати «мелодію» звучання і підбирати – що більше «зацікавить» риб. В схемі використано германієві транзистори типу МП40А, але їх можливо замінити на МП39, МП40, МП41, МП25, МП26, ГТ402, ГТ108 з любими літерними буквами. Можливо також використати кремнієві транзистори типу КТ361, КТ502, КТ3107, та інші з любими літерними буквами. Бажано щоб коефіцієнт підсилення по постійному струму h21е був не менше 40. Якщо в радіоаматора немає можливості виміряти коефіцієнт підсилення по постійному струму h21е, то краще взяти транзистори у яких, згідно довідника, велике значення h21е: МП41А (h21е 50-100); МП42Б (h21е 45-100); ГТ108В (h21е 60-130); ГТ402Б, Г, Е, И (h21е 60-150); КТ361В (h21е 40-160); КТ502А, В, Д, Е (h21е 40-120); КТ3107А, В (h21е 70-140). Замість телефонного капсуля
ДЭМ-4М можливо використати телефонний капсуль на 50 Ом, фірми «TESLA», що використовувалися в телефонних апаратах. В воду опускається тільки телефонний капсуль, ретельно загорнутий в целофановий пакет, або в гумовій медичній рукавичці – тісно перев’язати в місці проходження кабелю до капсуля щоб вода не просочилася всередину до капсуля.
