Юному радіоаматору – Живлення радіоприймача типу «KIPO КВ-308АС» від літій-іонного акумулятора на 3,7 В.
Радіоприймачі типу «KIPO КВ-308АС» мають можливість живитися від електромережі змінного струму 220 В, або від батареї з 4-х елементів типу «С». Таким чином від батареї з 4-х елементів напруга живлення становить ±6 В. Як показує практика, радіоприймач типу «KIPO» нормально працює і при заниженій напругі 3,7 В, що дає змогу живити радіоприймач від акумуляторів від мобільних телефонів, або від акумуляторів типу CGR18650AF, або подібних. З радіоприймача, від батарейного відсіку виводиться два провідника – від «+» провідник червоного кольору, а від «-» провідник синього кольору. До провідників необхідно підпаяти щупи – щоб мати змогу вставляти їх в роз’єми біля акумулятора. Такі акумулятори мають велику ємність– від 3 А/год. до 20 А/год. (різні типи). Так, наприклад, акумулятор типу INR18650 має ємність 20 А/год. Автор використав два акумулятора включених паралельно, що показано на фото 1, проте і один акумулятор забезпечує нормальну роботу радіоприймача. Від акумулятора на 3,7 В можливо живити також електронні тонометри-автомати, які для живлення потребують чотири елементи типу ААА. Так для підключення акумулятора в тонометрі немає необхідності підпаювати провідники – вони вставляються разом з крайніми елементами, щоб вивести «+» і «-» а середні елементи вилучаються. При підключенні акумулятора необхідно додержуватися полярності – при

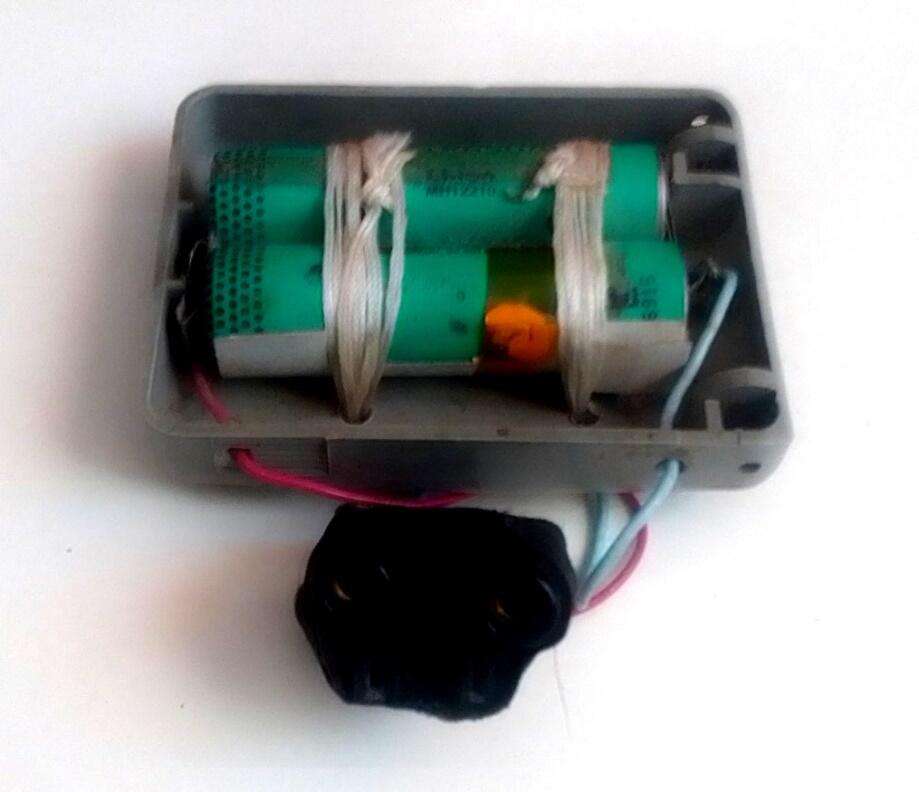

Фото 1 неправильній подачі
полярності можливо вивести прилади з ладу. Бажано в один з проводів включити напівпровідниковий діод типу КД202А, тоді отримаємо захист від неправильного включення. Якщо діод включати в провід під’єднаний до «+» в батарейному відсікові, то до «+» необхідно під’єднати катод діоду. Простий зарядний пристрій для літій-іонних акумуляторів описано в (1).
