Юному радіоаматору – Захист гучномовців при роботі в мостових схемах
Як показує практика, при використанні мікросхем потужних підсилювачів низької частоти з мостовою схемою включення вживаних бувають випадки порушення балансу пліч і замість нульової напруги в діагоналі містка буде значна напруга, що приводить до великого струму в навантаженні і в результаті котушка гучномовця перегорає. Взагалі, при налаштуванні підсилювачів доцільно спочатку замість гучномовців (колонок) спочатку вмикати потужний резистор на 4 Ом або 8 Ом і на ньому заміряти постійну напругу – і якщо вона близька до нуля, при підключеній напрузі живлення, то можливо підключати гучномовець. Якщо в процесі роботи порушиться баланс, то це також може привести до виходу з ладу гучномовця – це суттєвий недолік мостових схем. Автор не радить радіоаматорам-початківцям використовувати мостові схеми.

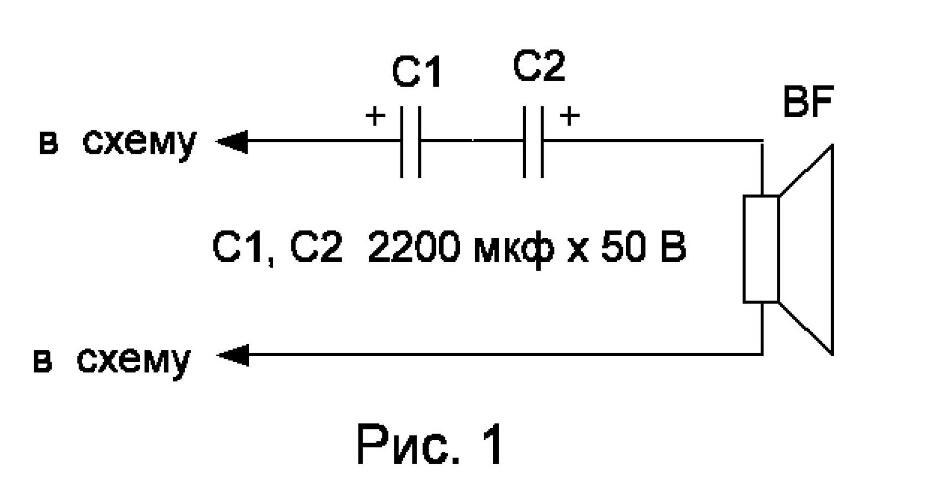

Якщо в ланцюг гучномовця включити конденсатор, то цим ми захистимо гучномовець від постійної складової струму. Наперед ми не знаєм, яка полярність напруги виникне при порушенні балансу, тому використаєм біполярний конденсатор, утворений з двох оксидних конденсаторів по
2200 мкф × 50 В, ввімкнених послідовно – як це показано на схемі рис. 1.
