Юному радіоаматору - Вольтметр постійного струму з високоомним входом
Навіть радіоаматору-початківцю, крім авометра, бажано мати у своїй лабораторії вольтметр постійного струму з високоомним входом, що необхідно для зменшення похибки вимірювань у схемах з високоомними ланцюгами. Схем вольтметрів постійного струму з високоомним входом у технічній літературі є безліч, проте при повторенні їх у радіоаматорів виникають труднощі у придбанні високоомних резисторів на десятки та сотні мегом. В даній конструкції використано високоомні резистор на 15 МОм і

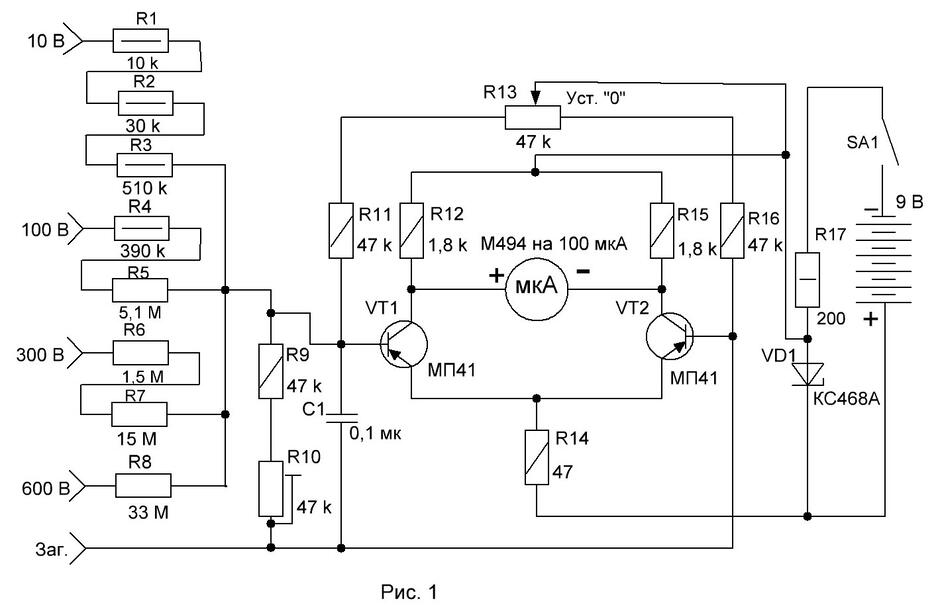

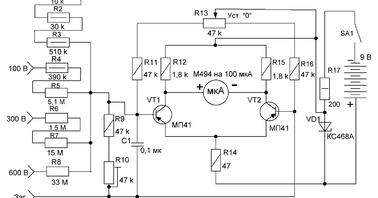

33 МОм від блоку розгорток кольорового телевізора типу «Янтар-726» (УЛПЦТІ-61-II-17), в іншому дефіцитних деталей у схемі немає і прилад легко виготовити. Електрична принципова схема вольтметра постійного струму з високоомним входом приведена на рис.1.
В схемі застосовано германієві транзистори VT1, VT2 по схемі з загальним емітером. Транзистори VT1, VT2 необхідно підібрати з однаковим коефіцієнтом підсилення по постійному струму h21Е. Схема симетрується потенціометром R13 (Уст. «0") встановленням стрілки мікроамперметру РА1 на "0".Потенціометр R13 повинен мати групу А та його необхідно встановити на передній панелі. Низький вихідний опір схеми добре узгоджується з мікроамперметром, як навантаження. У схемі застосовано мікроамперметр типу М494 на 100 мкА із опором рамки 700 Ом. В принципі, можна застосувати й інші мікроамперметри на 100 мкА, типу М265М (Rрам. = 900 Ом), М24 (Rрам. = 1000 Ом), М1692, М93 та інші, проте мікроамперметр типу М494 широко розповсюджений.
Всі ці прилади можна встановлювати як горизонтально так і вертикально. Для налаштування приладу необхідно взяти свіжий елемент типу АА у якого напруга електрорушійної сили 1,5 В.
Порядок налаштування пристрою наступний. Перемикач SA1 подаємо живлення на схему приладу. Подаємо «зразкову» напругу 1,5 В на прилад в гніздо 10 В і «Заг.» і змінюємо величину резистора R10 щоб стрілка приладу була на 15 - му розподілі шкали; - показання стрілки РА1 на цій межі необхідно і ділити на 10 – отримаєм 1,5 В.
На межі 100 В показник відповідає шкалі.
На межі 300 В показник необхідно множити на 3.
На межі 600 В показник необхідно множити на 6.
Прилад М494 має невисоку точність (клас 2,5), проте для вимірювань юному радіоаматору підходить.
Якщо вимірювана напруга невідома, то спочатку вимірюємо на високовольтному діапазоні; а потім, за потреби, переходимо на нижчий. Якщо зробити повірку вольтметра налаштованого вищезазначеним способом, за зразковим приладом, то виявиться, що похибка не перевищує 3%, що цілком прийнятно для радіоаматорських вимірів. Вольтметр живиться від батареї з шести елементів типу АА. та споживає струм у режимі вимірювань близько 12 мА. Стабілітрон КС468А на 6,8 В можливо замінити стабілітроном КС522А. Замість транзисторів МП41 можливо використати транзистори МП39, МП42, МП25 з любими літерними індексами. Транзистори повинні мати коефіцієнт підсилення порядку 50-70 і бути однотипні.

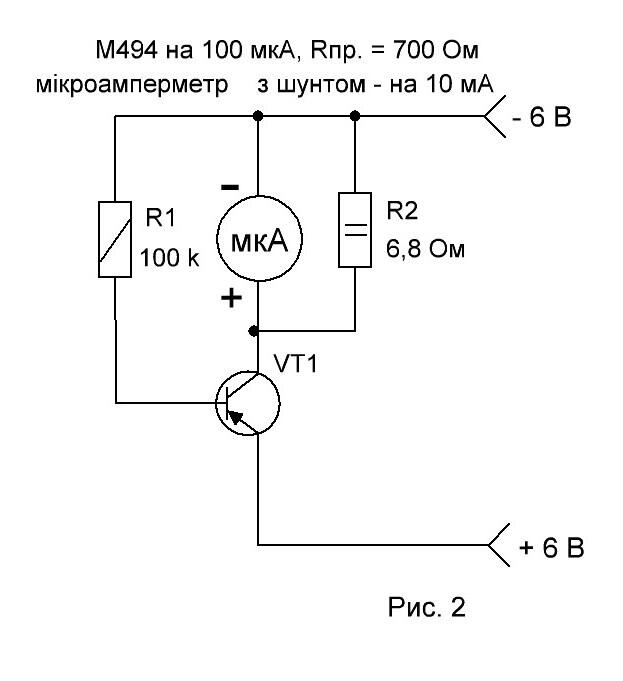

Для підбору транзисторів можливо використати прилад для вимірювання h21Е, а якщо такого немає, то необхідно зібрати схему, приведену на рис. 2; і по черзі замінювати транзистори і записувати показання приладу, і підібрати транзистори з близькими показаннями приладу.
Замість мікроамперметру з шунтом - можливо використати міліамперметр на
10 мА, якщо такий є в наявності.
