Юному радіоаматору – «соловейко» на одному транзисторі – будильник на світанку

Юному радіоаматору – «соловейко» на одному транзисторі – будильник на світанку

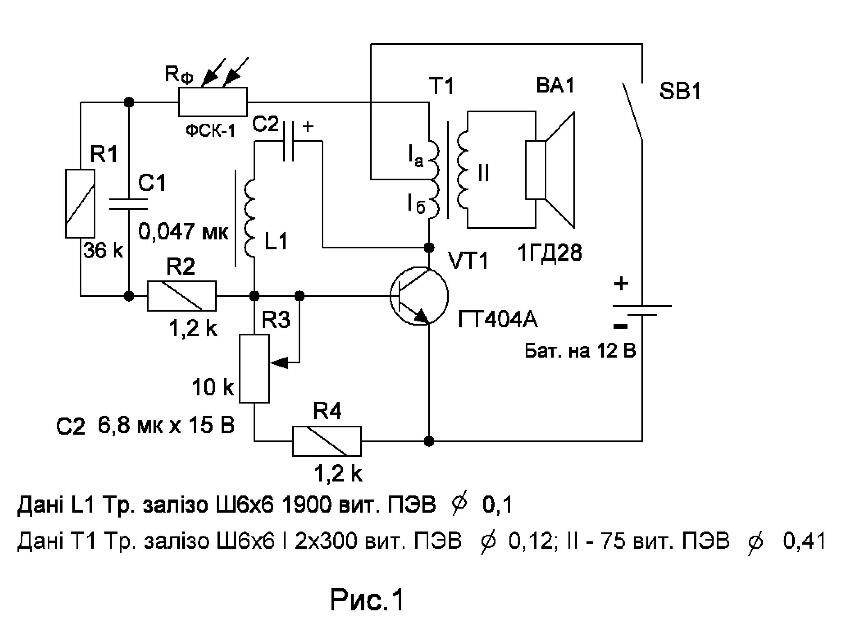

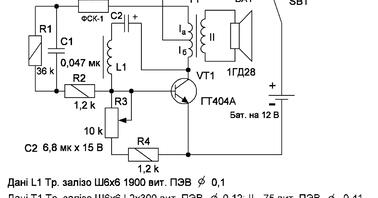

На рис. 1 приведена принципова електрична схема імітатора «соловейка» - будильника на світанкуу; всього на одному транзисторі, три резистора, один потенціометр, один фоторезистор, два конденсатори, два конденсатори, два трансформатори (один з них L1) і одного гучномовця.. Схема дуже проста і ніякого налаштування не потребує; і її може виготовити навіть радіоаматор-початківець, скориставшись методом затискачів, описаним в (1), тобто без пайки радіоелементів. За допомогою повертання ручки потенціометра виставляємо «мелодію трелі» приємну для слуху при закороченому фоторезисторі R_ф. Замість транзистора ГТ404А можливо використати транзистори ГТ404, МП35, МП38 з любими літерними буквами. Бажано щоб транзистори мали коефіцієнт підсилення по постійному струму h_21е порядку 70-80. Трансформатори взяті від радіоприймача «Гіала» - первинна обмотка узгоджуючого трансформатора використана як L1, а як Т1 використано вихідний трансформатор. В принципі, можливо використати узгоджуючий і вихідний трансформатори від любого транзисторного радіоприймача, в якому є двухтактна схема підсилювача низької частоти з трансформаторами; наприклад: «Бригантина», «Вега», «Рига-301», «Спідола», «ВЭФ-201» і т.д. Замість гучномовця 1ГД28 можливо використати гучномовці типу 1ГД-4А, 1ГД40, 0,5ГД-10 і навіть телефонний капсуль типу ДЭМ-4М. Схема генерує звукові коливання за рахунок глибокого позитивного зв’язку утвореного обмоткою I_а трансформатора Т1. Зв’язку Якщо фоторезистор не освітлений, то має великий опір і фактично позитивний зворотний зв’язок обривається, а коли фоторезистор освітлений, то опір фоторезистора малий і за рахунок позитивного зворотнього зв’язку появляється генерація і звук від гучномовця буде будильником. В різній місцевості України сонце сходить в різний час – так в жовтні місяці в Харкові сонце сходить в 6²⁰, а в Львові о 7⁰⁷, відповідно і будильник – «соловейко» буде спрацьовувати в різний час. Фактично пристрій «спрацьовує» трохи раніше сходу сонця, тобто на світанку.
