Юному радіоаматору – «соловейко» на одному транзисторі

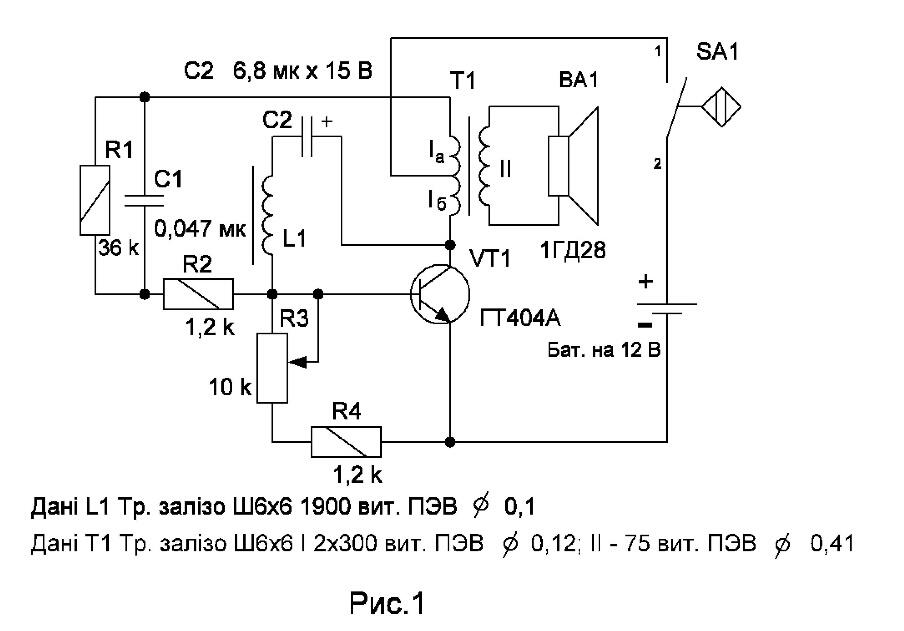

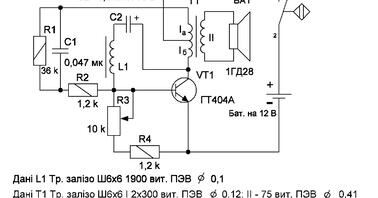

На рис. 1 приведена принципова електрична схема імітатора «соловейка» всього на одному транзисторі, три резистора, один потенціометр, два конденсатори, два конденсатори, два трансформатори (один з них L1) і одного гучномовця.. Схема дуже проста і ніякого налаштування не потребує; і її може виготовити навіть радіоаматор-початківець, скориставшись методом затискачів, описаним в (1), тобто без пайки радіоелементів. За допомогою повертання ручки потенціометра виставляємо «мелодію трелі» приємну для слуху. Замість транзистора ГТ404А можливо використати транзистори ГТ404, МП35, МП38 з любими літерними буквами. Бажано щоб транзистори мали коефіцієнт підсилення по постійному струму h21е порядку 70-80. Трансформатори взяті від радіоприймача «Гіала» - первинна обмотка узгоджуючого трансформатора використана як L1, а як Т1 використано вихідний трансформатор. В принципі, можливо використати узгоджуючий і вихідний трансформатори від любого транзисторного радіоприймача, в якому є двухтактна схема підсилювача низької частоти з трансформаторами; наприклад: «Бригантина», «Вега», «Рига-301», «Спідола», «ВЭФ-201» і т.д. Замість гучномовця 1ГД28 можливо використати гучномовці типу 1ГД-4А, 1ГД40, 0,5ГД-10 і навіть телефонний капсуль типу ДЭМ-4М. Схема генерує звукові коливання за рахунок глибокого позитивного зв’язку утвореного обмоткою Iа трансформатора Т1.
Джерело:
1. Автор: Бабин Дмитро Святославович, Юному радіоаматору - Простий
охоронний пристрій, прилад для перевірки цілості ланцюгів, платформа
«Всеосвіта», 2024
