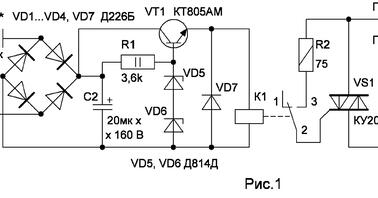

Іноді у дублюванні виклику є необхідність; якщо в сім'ї є маленькі діти, то гучний виклик на телефоні (ТА) може бути небажаним, тому його краще замінити світловою індикацією. У сільській місцевості господарі найчастіше знаходяться у дворі будинку і можуть не почути дзвінок ТА всередині будинку, а зовнішній дзвінок почути простіше. Промисловість випускає подібні пристрої, проте вартість їх досить велика. При необхідності радіоаматори можуть самі виготовити подібний пристрій, скориставшись схемою запропонованою авторами. Найпростіший спосіб отримати дублювання виклику-це встановити додатковий дзвінок від ТА типу ТА68, ТАН80, включений через конденсатор ємністю 1 мкф і підключивши лінію із зазначеним ланцюжком паралельно до абонентської лінії.Ця схема загальновідома. Автори пропонують схему, яка забезпечить світлову сигналізацію, гучну звукову сигналізацію, або комбіновану - світлова плюс звукова; при незначному шунтуванні ТА під час розмови. Принципова електрична схема пристрою наведено на рис.1. Конденсатор С1 взятий невеликої ємності, тому не сильно шунтує ТА під час розмови. Виклична частота 25...50 Гц з напругою близько 60...100 В, причому напруга залежить також від типу кабелю, довжини абонетської лінії, типу АТС. Так, наприклад, у авторів ТА знаходиться на відстані 1,5 км від АТС і пристрій працює при ємності С1 рівній 0,33 мкф. При надходженні визивної частоти («індуктора») сигнал випрямляється мостом на діодах VD1 ... VD4 і постійна напруга, згладжена конденсатором С2, надходить на стабілізатор U, зібраний на транзисторі VT1, стабілітронах VD5, VD6, резисторі R1 і в результаті появляється постійна напруга 26 В під час визивних посилок. При спрацьовуванні реле К1 перемикаються контакти і замикається ланцюг для відкривання симістора VS1 і навантаження надійде змінна напруга 220 В. Як навантаження можна застосувати електролампу потужністю до 200 Вт, електродзвінок, електросирену, або комбінацію з електролампи та електродзвінка.У схемі застосовано герконове реле типу РЕМ55А з паспортами: РС4.569.600-00, РС4.569.600-05, РС4569.600-13 або РЕС55Б з паспортами: РС4.569.625-00, РС6.56.5 Зазначені вище реле, згідно з Л1, мають опір обмотки в межах 1600...2160 Ом. Фактично ці реле мають по 2000 Ом. Згідно довідника - робоча напруга для зазначених реле становить 24,3…29,7 Ст. Стабілізатор напруги введено у схему для виключення перенапруги на обмотці реле К1. Підвищена напруга на обмотці герконового реле може призвести до залипання контактів герконів, що не бажано. Якщо застосувати реле типу РПН з обмоткою на 2000 Ом, то стабілізатор напруги можна виключити, однак розміри реле типу РПН у 20 разів більші за реле РЕМ55А(Б).При довгих лініях може виникнути необхідність збільшити ємність конденсатора С1 до 0,75 ... 1 мкф. Корпус пристрою краще застосувати пластмасовий, розміром 50×25×70 мм.
