Юному радіоаматору бажано мати змогу перевіряти ступень розрядженості елементів живлення. Найпростіше це зробити за допомогою електролампочки розжарення на 1 В, 0,068 А з додатковим опором на
7,35 Ом. Суть проста - електролампа світить значить елемент придатний – метод простий, але не зовсім точно визначає ступень розрядженості елемента.
Значно краще робити заміри вольтметром. Необхідно виготовити вольтметр постійної напруги. Припустимо є мікроамперметр з шкалою на 2 – так доцільно зробити вольтметр на 2 В. Візьмемо свіжий елемент живлення у якого напруга 1,5 В і підберемо додатковий резистор до мікроамперметра, щоб він показував 1,5 В. Детально опишу процес підбору додаткового резистора. Спочатку було взято резистор на 130 кОм – стрілка приладу показувала менше 1,5 В, тобто необхідно зменшити опір; для чого паралельно до опору 130 кОм було добавлено опір 750 кОм – стрілка приладу приблизилася до 1,5 В, проте ще менше – добавляємо ще один опір на 750 кОм паралельно – тепер стрілка вже показує більше 1,5 В. До утвореного опору додаємо послідовно ще опір на 1,8 кОм (підібрати при необхідності – 1,5 кОм, 1,6 кОм, 1,8 кОм, 2 кОм) і при цьому стрілка показує 1,5 В. Таким чином величина додаткового опору становить 98,33 кОм. Очевидно, що прилад має чутливість 20 мкА.
В принципі, можливо взяти для додаткового опору тільки три резистора: на 91 кОм, 8,2 кОм і 300 Ом і включити їх послідовно.
При цьому останній резистор можливо прийдеться підібрати – 200 Ом, 240 Ом, 270 Ом, 300 Ом, 330 Ом. з сітки стандартних величин.
Зрозуміло що для іншого мікроамперметра додатковий опір буде іншої величини.
Ще кращий пристрій отримаємо при використанні приладу М903, який має шкалу на 50 і з ним зробити вольтметр на 5 V, проте габарити пристрою будуть значно більші.
Якщо відомо дані мікроамперметра, то тоді ще простіше -
додатковий опір можливо розрахувати по формулі:
Rдод. = Uв/Iп – Rп, де Rдод. – додатковий опір, Uв – на яку напругу буде вольтметр, Iп – чутливість приладу, Rп – внутрішній опір приладу.
Допустимо є мікроамперметр типу М265М на 100 мкА з Rп = 900 Ом, і є необхідність мати вольтметр на 2 В то розрахунок дасть Rдод. = 19,1 кОм. Щоб утворити такий опір можливо взяти резистор на 18 кОм і ще два резистора на 1 кОм і 100 Ом.
Перед тестуванням елементу необхідно звернути увагу на його зовнішній вигляд і вилучити елементи в яких окислені виводи «+» чи «-», або елемент має бугристу поверхню.

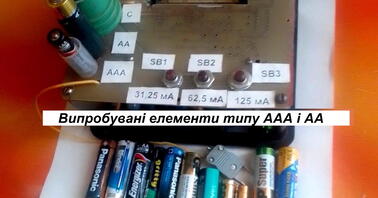

Щоб перевірити степінь розрядженості необхідно спочатку заміряти напругу на елементі без навантаження, тобто електрорушійну силу (ЕРС), а потім виміряти напругу на елементі з навантаженням – 7 варіантів: 31,25 мА, 62,5 мА, 93,75 мА, 125 мА, 156,5 мА, 187,5 мА, 219 мА.
Схема приладу в приведена на рис. 1.
