Юному радіоаматору – Простий випробовувач тиристорів

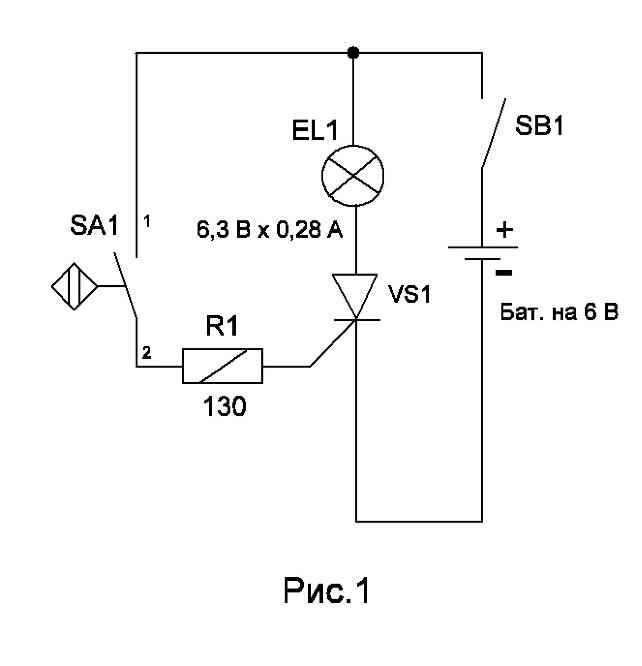

Радіоаматорам-початківцям доцільно знати як перевірити справність тиристора. Особливо це потрібно – якщо тиристори були в користуванні (зате вони дуже дешеві – через Інтернет по 1 грн за штуку). Необхідно зібрати схему, приведену на рис. 1. Якщо батарея має напругу 6 В, то необхідно взяти електролампу розжарення на 6,3 В × 0,28 А.
Включаєм перемикач SA1 – електролампа EL1 не світить, тобто тиристор в закритому стані – це так має бути. Короткочасно натискуємо кнопку SB1 – електролампа розжарення EL1 засвічується і буде світити навіть після того, як кнопка буде відпущена, тобто тиристор знаходиться у відкритому стані і буде в такому стані поки не буде знята напруга з схеми. За допомогою приведеної схеми можливо перевіряти справність тиристорів типу КУ201, КУ202 з різними літерними буквами.
