Юному радіоаматору – Простий пристрій для виявлення непридатних електролітичних конденсаторів
У радіоаматорській практиці часто доводиться виявляти непридатні електролітичні конденсатори перед включенням їх до схем. Для цих вимірювань бажано мати простий та надійний прилад. Виготовити описаний нижче пристрій може навіть радіоаматор-початківець.

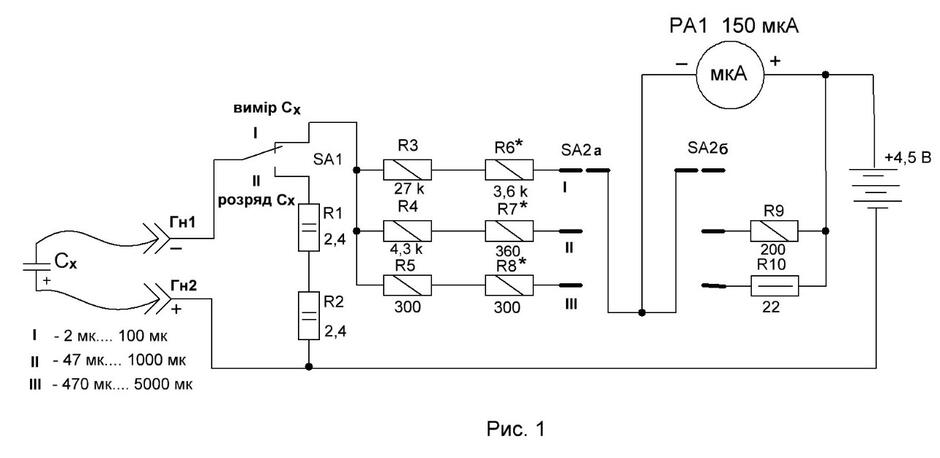

Принципова схема простого пристрою для виявлення непридатних електролітичних конденсаторів приведена на рис. 1.
Точність вимірювання ємності конденсаторів не велика, проте є можливість виявити конденсатори у яких ємність значно зменшилась, тобто на 20-30 %, а ще пристрій показую залишковий струм через конденсатор після його заряду з подачею напруги на нього – це дуже важливий параметр електролітичних конденсаторів. В ідеальному випадку залишковий струм через конденсатор повинен дорівнювати «0». Якщо конденсатор має великий залишковий струм, то такі конденсатори необхідно вилучити. Якщо конденсатор втратив більше 50 %, то такий конденсатор бажано замінити кращим. Допустимо, що конденсатор на 4700 мкФ має тільки 50% ємності, тобто 2350 мкФ, так з такою ємністю в фільтрі випрямляч буде нормально працювати. Іноді попадаються електролітичні конденсатори з коротким замиканням – такі конденсатори необхідно вилучити.
За допомогою цього пристрою можна визначити ємність конденсаторів в межах від 2 мкФ до 5000 мкФ і виявити залишковий струм. Цього цілком достатньо у радіоаматорській практиці. Живлення приладу здійснюється від батареї з трьох елементів типу АА напругою 4,5 В і споживає струм 7 мА в третьому діапазоні при замиканні вхідних гнізд.
Схема досить проста, і виготовити її не складно.
Налаштування пристрою зводиться до підбору величини опорів R6, R7, R8 – щоб при замиканні гнізд Гн.1-Гн.2 на кожному діапазоні стрілка приладу РА1 показувала кінець шкали. В пристрої можливо використати мікроамперметр з шкалою відградуйованою в неперах (NP). В такому випадку потрібно зробити таблицю відповідності ємності конденсатора – показанням приладу, зробити це не складно. Прилади з шкалою в неперах досить дешеві – тому юним радіоаматорам доцільно зробити пристрій з таким приладом.
В принципі можливо використати прилад з лінійною шкалою, наприклад мікроамперметр М494 на 100 мкА, або інший на 100-150 мкА.
Користуватися пристроєм дуже просто – переводимо перемикач SA1 в положення II (розряд) і підключаєм до гнізд Гн.1-Гн.2 конденсатор відповідно полярності (+, -) вказаній на конденсаторі. Витримуємо в такому положенні 5-7 секунд і переводимо перемикач SA1 в I положення (вимір) – відбувається заряд конденсатора і стрілка приладу відхиляється вправо – максимальне відхилення стрілки покаже ємність конденсатора. Потім стрілка приладу відхиляється вліво – і для якісного конденсатора до кінця шкали. Якщо стрілка приладу зупинилася не дійшовши до кінця шкали з лівої сторони, то це означає наявність залишкового струму, тобто ізоляційні властивості конденсатора погані і такі конденсатори необхідно вилучити. Випробовування конденсатора можливо повторити 2-3 рази – вимірювання проводиться після розряду конденсатора.
За допомого пристрою можливо виявити полярність напівпровідникових електролітичних конденсаторів в пластиковому корпусі - на яких не вказано полярність.
При правильній полярності підключення конденсатор буде заряджатися, а при неправильній полярності конденсатор має певний опір, тобто прилад покаже залишковий струм. Напівпровідникові електролітичні конденсатори більш якісні ніж на основі алюмінію, тому - при можливості,
Фото 1 треба давати їм перевагу.

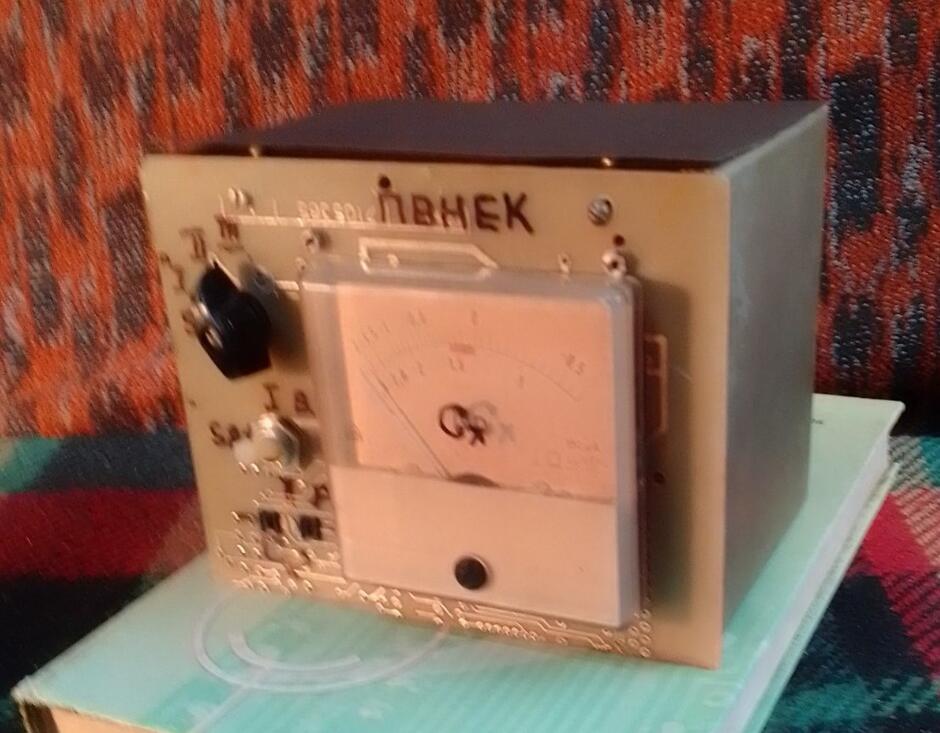

Варіант пристрою з використанням приладу з шкалою неперметру показано на фото 1. Пристрій можливо використовувати як пробник, при необхідності.
