Юному радіоаматору – Простий прилад для вимірювання опорів і ємностей за допомогою моста
За допомогою мостової схеми можливо проводити вимірювання опорів, ємностей і індуктивності котушок індуктивності з великою точністю, тому широко використовуються в лабораторіях.

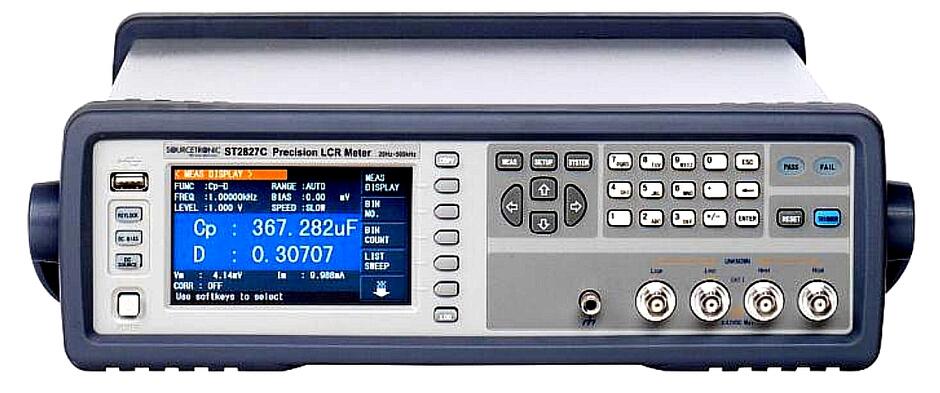

Варіант електронного вимірювального моста показано на фото 1.
Фото 1
Такі прилади досить дорогі, а юний радіоаматор може самотужки виготовити простий прилад для вимірювання опорів і ємностей. Такий прилад не має високої точності, проте похибка не більша 3%, що допустимо для радіоаматорських вимірювань.
У радіоаматорській практиці часто доводиться визначення резисторів і ємностей конденсаторів перед включенням їх до схем. Для цих вимірювань бажано мати простий та надійний прилад. Виготовити описаний нижче міст може навіть радіоаматор-початківець.
Принципова схема простого приладу для вимірювання ємностей та опорів приведена на рис. 1.
За допомогою цього приладу можна вимірювати опори в межах від 10 ом до 10 Мом та величини ємності від 10 пф до 10 МКФ. Цього цілком достатньо у радіоаматорській практиці. Живлення приладу здійснюється від батареї з чотирьох елементів типу АА напругою 6 В і споживає струм 130 мА.
Схема досить проста, проте важче зробити градуювання шкали реохорда (потенціометру R4).
