Юному радіоаматору – Простий підсилювач низької частоти на мікросхемі типу К174УН14
Запропонована схема підсилювача низької частоти (ПНЧ) на мікросхемі типу К174УН14 не потребує налаштування і її можуть виготовляти навіть радіоаматори-початківці, що перевірено на практиці.
Мікросхема К174УН14 це підсилювач потужності низької частоти з номінальною вихідною потужністю 4,5 Вт на навантаженні 4 Ом.
Підсилювач має вбудований тепловий захист та захист від коротких замикань на виході.

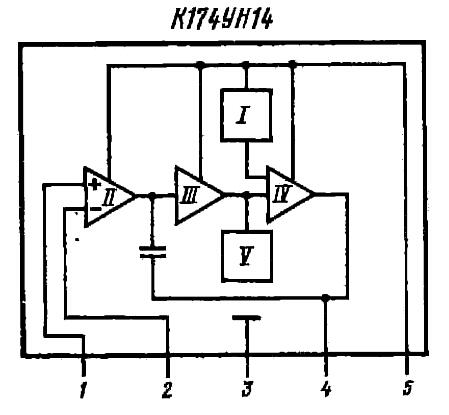

Призначена для використання в автомобільній та стаціонарній побутовій звуковідтворювальній апаратурі. Корпус типу 1501Ю. Аналоги: UL1413G, TDA2003. Функціональний склад: I-пристрій захисту від перевантажень; II-попередній підсилювач;III-керуючий каскад; IV потужний вихідний каскад; V-тепловий захист. Призначення виводів: 1-неінвертуючий вхід; 2-інвертуючий вхід; 3-загальний (- Uж);4-вихід; 5-живлення (+Uж).
Рис. 1

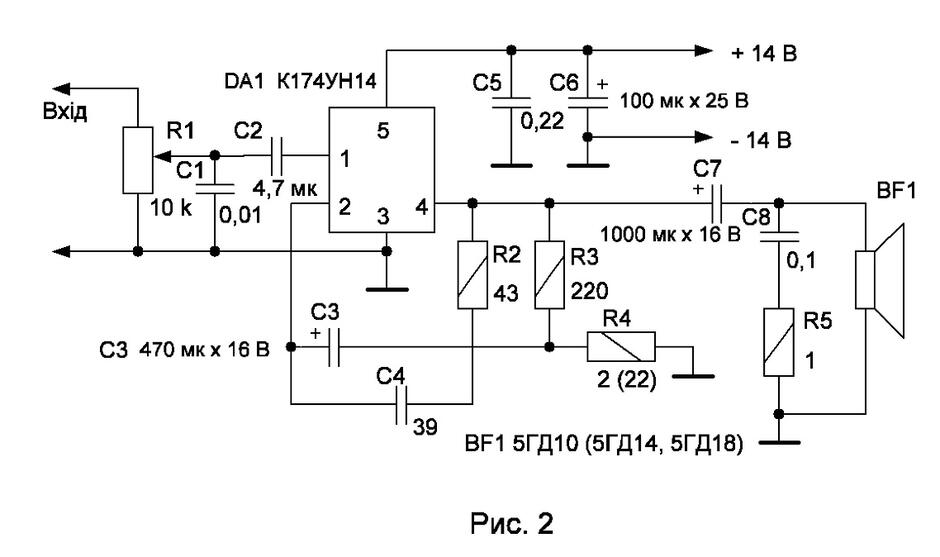

Можливо змінювати опори резисторів R3 та R4 (R4 = 2…22 Ом) з метою зміни коефіцієнта підсилення схеми. Ланцюг R2,C4 підключається у разі самозбудження підсилювача. Електричні параметри Номінальна напруга живлення 13,5 В. Струм споживання при Uж=16,5В, Uвх=0, Т=+25°С 10...80 мА Номінальна вихідна потужність при Uж=13,5 В – 6,5 Вт з навантаженням 4 Ом.. Дозволяється експлуатація мікросхеми при напрузі живлення 6 В; при цьому значення основних електричних параметрів не відповідатимуть встановленим вище. Слід зауважити, що не варто підсилювач використовувати на максимальній потужності – при цьому будуть значні спотворення - великий коефіцієнт гармонік – порядку 10%. Якщо вихідна потужність не більше 3 Вт, з навантаженням 4 Ом (4,5 Ом); то спотворення незначні, коефіцієнт гармонік не більше 0,5 %. Гучномовці 5 ГД-10 широкосмугові 50- 12000 Гц, опір 4,5 Ом.
Можливо також використати гучномовці типу 4ГД-35, які мають опір 4 Ом, або ввімкнути паралельно два гучномовця 4ГД-36, які мають опір 8 Ом.
Якщо ввімкнути два гучномовця 5ГД-10 паралельно, то загальний опір буде 2,25 Ом і при зменшенні опору навантаження коефіцієнт гармонік буде значно менший.
Вхідна напруга – 30…50 мВ. Мікросхему необхідно встановити на тепловідвід з S = 100 см2 з використанням термопасти КПТ-19. Радіоелементи розпаяні на платі з ламелями і провідниками з’єднані з мікросхемою – п’ять провідників: (+) червоний (оранжевий), (-) синій (зелений).

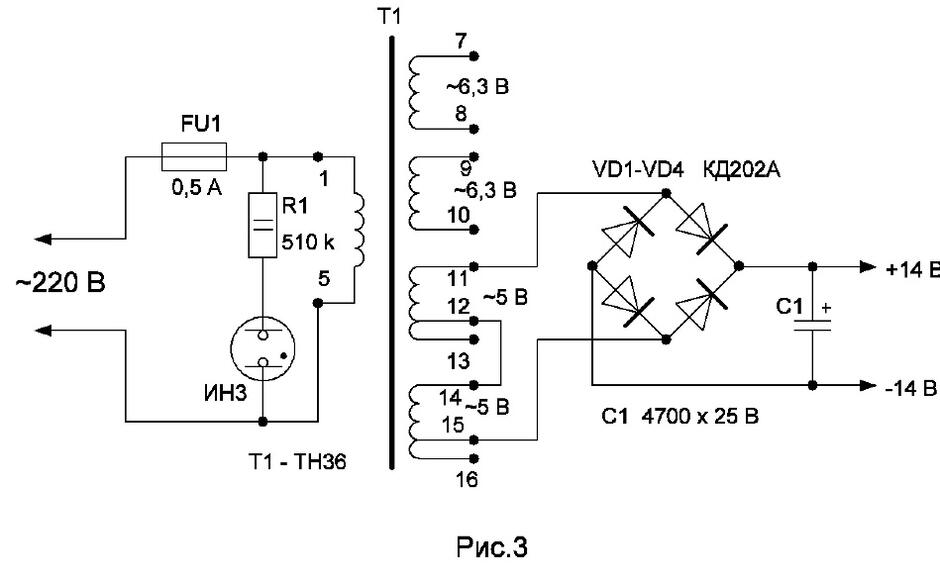

Варіант випрямляча для ПНЧ показано на рис. 3.
В схемі випрямляча використано уніфікований трансформатор типу ТН36 – дві обмотки ввімкнені послідовно, згідно і отримано напругу 10 В.
Місткова схема випрямляча забезпечує двопівперіодне випрямлення.
Конденсатор С1 для згладжування пульсацій. Якщо немає можливості придбати трансформатор типу ТН36, то можливо замінити його іншим з потужностю 30 Вт, з вихідною напругою 10 В і щоб забезпечував струм порядку 1,2 А. Якщо використати трансформатор меншої потужності, то підсилювач також буде нормально працювати, навіть при
9-12 В живлення – з меншою потужністю.
