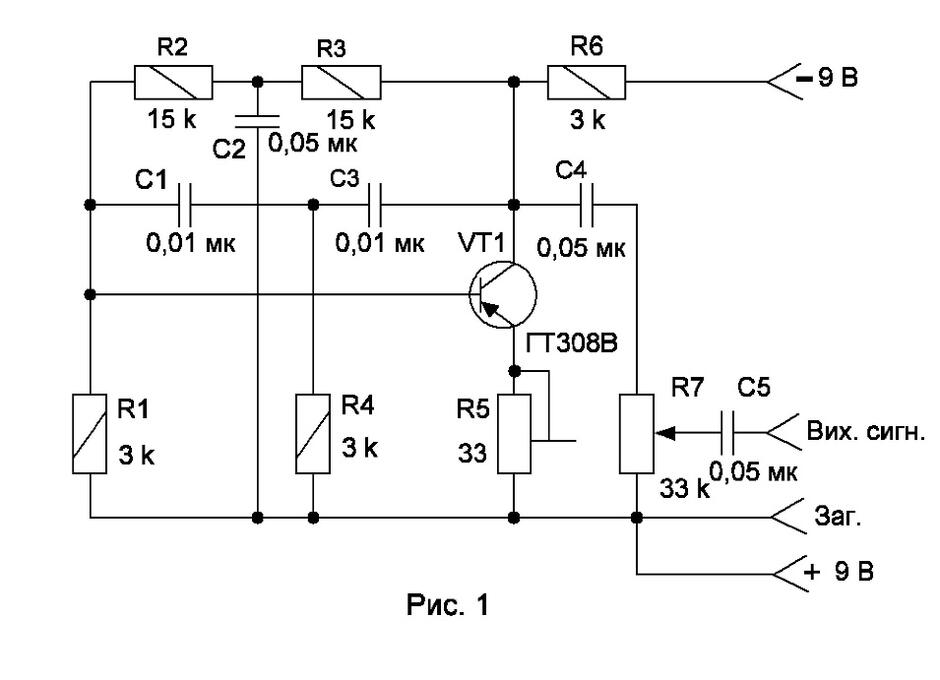

Простий генератор синусоїдальних коливань, схема якого приведена на рис. 1 виробляє коливання з частотою 1000 Гц.
Такий генератор доцільно мати в лабораторії радіоаматора-початківця для налагодження підсилювачів низької частоти (ПНЧ). Генератор представляє собою однокаскадний підсилювач на транзисторі VT1 і двойний Т- образний фільтр, включений між колектором і базою транзистора. Вихідна напруга синусоїдального сигналу порядку 2 В.
Вихідну напругу можливо змінювати в широких межах за допомогою потенціометра R7. Глибину негативного зворотнього зв’язку можливо змінювати підстроювальним резистором R5.
Необхідно щоб транзистор VT1 мав коефіцієнт підсилення по постійному струму h21е не менше 80. Згідно довідника ці транзистори можуть мати коефіцієнт підсилення по постійному струму h21е в межах
80-150 – так що це цілком можливо. Замість транзисторів ГТ308В можливо використати транзистори МП416Б у яких h21е в межах 90-200. Якщо є можливість подивитися форму вихідного сигналу на осцилографі, то за допомогою підстроювального резистора R5 можна зробити «чистий», тобто не спотворений сінусоїдальний сигнал.
