Юному радіоаматору – Простий генератор синусоїдального сигналу на частоту 1000 Гц
Радіоаматори-початківці можуть виготовити простий пристрій - генератор синусоїдального сигналу на частоту 1000 Гц.

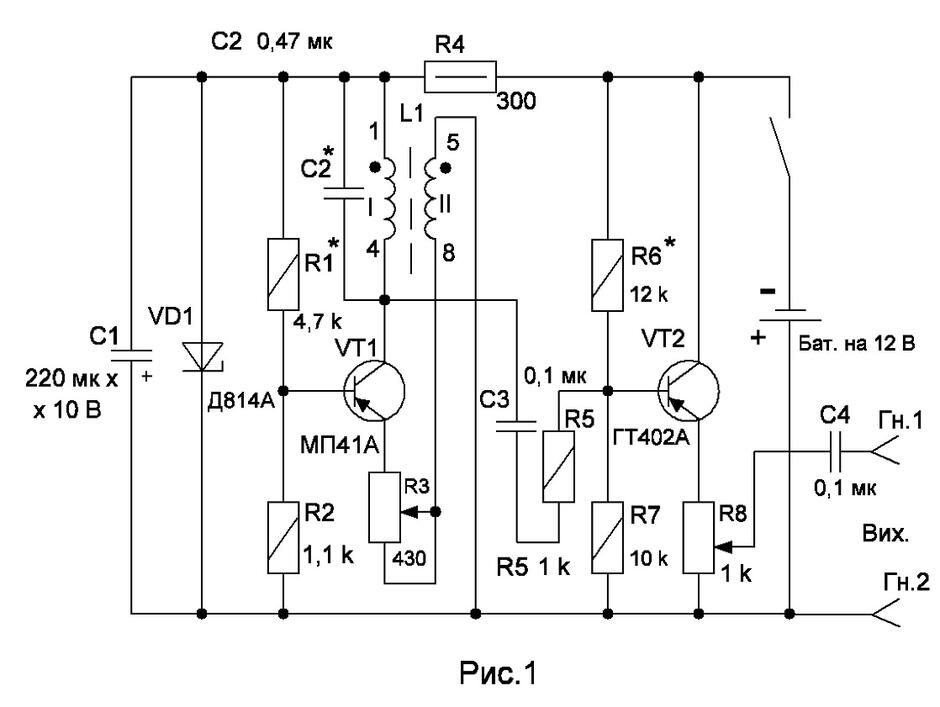

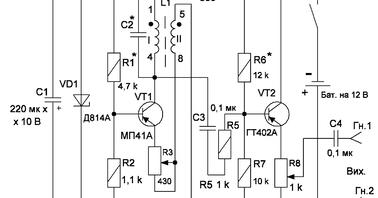

Схема потребує налаштування, проте це зробити не складно. Принципова електрична схема генератора синусоїдального сигналу на частоту 1000 Гц приведена на рис. 1. Як видно з схеми – це генератор за рахунок позитивного зворотнього зв’язку – сигнал з вторинної обмотки заводиться а емітер транзистора VT1. В схемі використано германієві транзистори типу МП41А і ГТ402А. Бажано щоб коефіцієнт підсилення по постійному струму h21е був не менше 40.
Дані котушки L1: феритове осердя µ = 2000, тип Б22, зазор 0,3 мм (папір), L= 47,5 мГн, W1 = 448 витків дроту ПЭВ-2 діаметром 0,15 мм; W2 = 84 витка дроту ПЭВ-2 діаметром 0,15 мм. Котушка може мати інші дані, але треба щоб коефіцієнт трансформації був порядку 4-5. При іншій котушці частота генерації буде інша, але підбором ємності конденсатора С2 можливо зробити бажану частоту. При налаштуванні необхідно вивести підстроювальний резистор на «0», тобто він буде закорочений і впевнитися в тому, що є генерація – при прослуховуванні сигналу на виході генератора. Якщо немає генерації, то необхідно поміняти виводи
5-8 місцями і утворити позитивний зворотній зв’язок. Якщо є генерація, то необхідно повертати ручку підстроювального резистора в сторону збільшення опору і в якийсь момент генерація «зірветься», тоді даємо трохи назад щоб появилася генерація і так залишаємо – при цьому на виході отримаємо «чистий», тобто не спотворений синусоїдальний сигнал (на межі генерації). Якщо є можливість, то сигнал можна подивитися на осцилографі. Не обов’язково добиватися частоти
1000 гЦ – для налаштування підсилювачів низької частоти може підійти люба частота в межах 400 - 1000 Гц
