Юному радіоаматору - Простий блок живлення із захистом від перенавантаження на 9 В

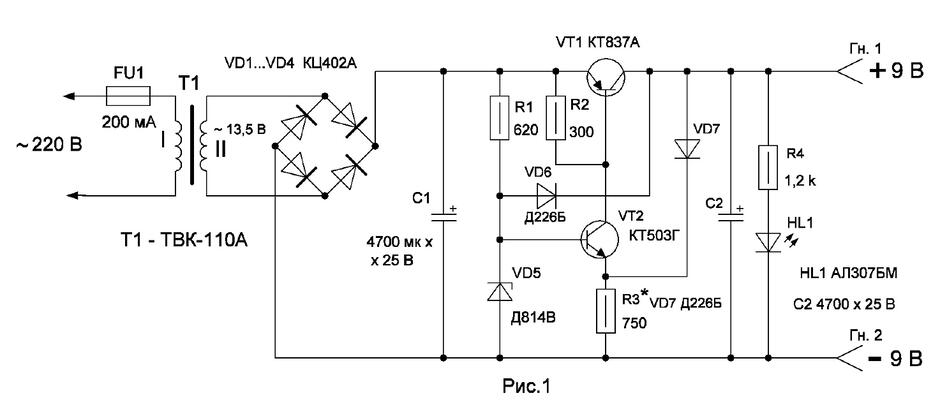

Запропонований блок живлення може використовуватись радіоаматорами постійно. Його зручно використовувати для живлення різних конструкцій, зокрема радіоприймачів, підсилювачів. Блок живлення забезпечений захистом від перенавантаження, що особливо бажано для радіоаматорів-початківців. Принципова електрична схема блоку живлення наведена на рис.1.
У схемі використано широко поширений трансформатор типу ТВК-110А, який на має на виході напругу 13,5 В. Випрямляч зібраний за мостовою схемою на діодах VD1…VD4 і на виході стабілізатора забезпечує стабілізовану напругу ± 9 В, при струмові до 0,35 А. Щоб забезпечити струм 0,35 А в схему стабілізатора введений потужний транзистор VT1. Стабілітрони мають великий розкид параметрів і якщо якесь або з напруги на виході буде знижено, то збільшити його можливо включивши послідовно в ланцюг стабілітрона діод типу Д7Ж, Д7Г, Д226Б, як це показано на рис.2.
Якщо напруга на виході стабілізатора підвищена, то необхідно замінити стабілітрон в базовому ланцюгу на інший; з меншим напругою стабілізації.Схема захисту від перенавантаження працює таким чином: доки струм навантаження не перевищує 300-350 мА напівпровідниковий діод VD7 знаходиться у відкритому стані, а напівпровідниковий діод VD6 в закритому стані і вихідна напруга буде становити ±9 В, а при збільшенні струму більше 500 мА діод VD7 закривається, а діод VD6 відкривається і шунтує стабілітрон VD5 – транзистори VT1 і VT2 закриваються і таким чином струм в навантаженні різко зменшується. Вихідна напруга також зменшиться і світлодіод HL1 не буде світити. Поріг спрацьовування можливо змінити – змінюючи величину опору R3.

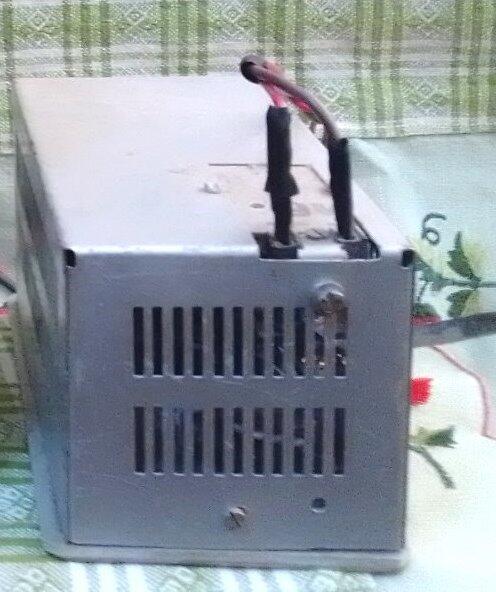

При підборі силового трансформатора необхідно мати на увазі, що постійна напруга, що подається на стабілізатор, повинна бути на 4…10 вольт більша, ніж на виході стабілізатора. Слід також мати увазі, що постійна напруга після згладжування фільтром збільшується в 1,4 раза, то є Uпост. = U~ × 1,4, згідно канонів електротехніки. В принципі, можливо взяти інший трансформатор, потужністю порядку 10 Вт, що має вихідну напругу 10-13,5 В і забезпечує струм 0,4…0,6 А. Транзистор VT1 встановлений на радіаторі з S = 50 см2. БЖ зібрано в пластмасовому (металевому) корпусі розмірами 70 × 120 × 70 мм – блок живлення має вигляд, показаний на фото 1. Для безпеки слід заізолювати клеми на силовому трансформаторі, що відносяться до первинної обмотці і виводи держателя запобіжника FU1, то є цепі, пов'язані з електромережею. БЖ може зібрати навіть радіоаматор-початківець; налагодження не складне.
БЖ забезпечує живлення радіоприймача з FM (плеєру МР3) описаного в (1).
Фото 1
