Юному радіоаматору – Просте фотореле з тригером Шмітта
Декілька слів про тригер Шмітта. Тригер Шмітта — двопозиційний релейний (перемикаючий) елемент. Тригер Шмітта — електронний пристрій, який перемикає з прямокутною петлею гістерезису. Тригер Шмітта перемикається за допомогою позитивного зворотного зв'язку, причому в одному стані компаратора формується рівень верхнього порогу перемикання, а в іншому — нижнього порога перемикання. Тригер Шмітта виділяється в сімействі електронних тригерів: він має один аналоговий вхід і один вихід із двома вихідними рівнями. Існують електромеханічні і механічні пристрої з гістерезисом, що по суті є функціональними аналогами тригера Шмітта, утвореним деталями, що механічно переміщаються. Наприклад, звичайне електромеханічне реле є неелектронним функціональним аналогом тригера Шмітта. Такі тригери застосовуються в регуляторах температури холодильників різних електронагрівальних приладів (прасок, масляних обігрівачів, стабілізаторах тиску компресорів тощо).

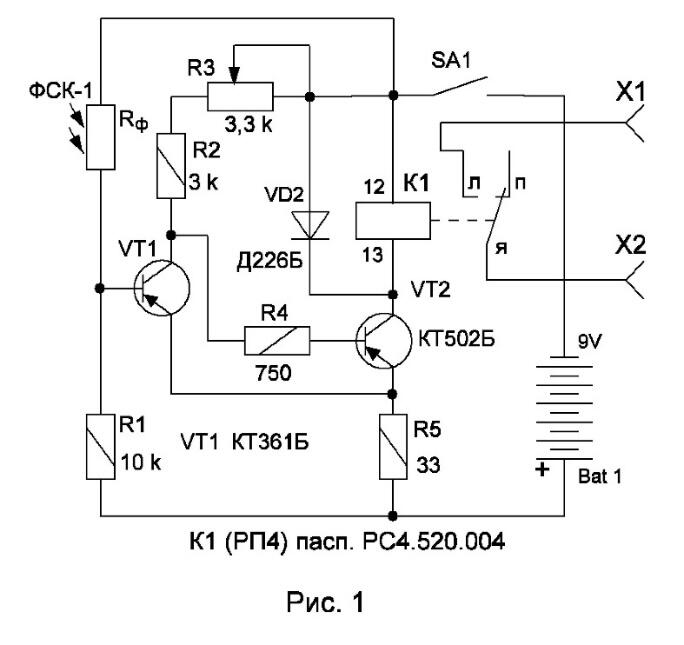

Так, з тригером Шмітта можливо виготовити просте фотореле, принципова електрична схема якого приведена на рис. 1. Позитивний зворотний зв’язок утворюється за рахунок включення резистора R5 в ланцюг емітерів транзисторів VT1, VT2. Резистором R3 можливо змінювати чутливість схеми в деяких межах. В пристрої використано високочутливе реле типу РП4, перероблене з двопозиційного на однопозиційне методом переважання до правого контакту – описано в (1). Це зробити зовсім не складно, затрати на переробку - 5-10 хвилин. Контактами реле К1 можливо комутувати необхідні споживачі невеликої потужності. У пристрої використано поляризоване реле типу РП4 з паспортом РС4.452.004 та використана обмотка з опором Rобм. = 1900 Ом. У пристрої можна використовувати поляризоване реле типу РП7 з переважанням до правого контакту з паспортом РС4.521.010 (Rобм. = 510 ... 690 Ом), РС4.521.011 (Rобм. = 629 ... 840 Ом. Якщо немає такого реле, то можна застосувати реле типу РП4 з паспортами: РС4.520.009 (Rобм. = 450 Ом ), РС4.520.012 (Rобм. = 705 ... 955 Ом.) Контактну групу реле РП4 необхідно відрегулювати на переважання до правого контакту.
