Юному радіоаматору – Перетворювач напруги для живлення світлодіодів від одного елементу на 1,5 В
На початку дев'яностих років фірма Nichia представила світові перший світлодіод синього і білого кольору світіння. З того часу розпочалися технологічні перегони у виробництві надяскравих потужних світлодіодів. Сам по собі світлодіод не може випромінювати біле світло, тому що біле світло є сумою всіх кольорів. Світловипромінюючий діод випромінює світло строго певної довжини хвилі. Серед радіоаматорів надяскравий світлодіод вже давно став популярним. Так, це й зрозуміло - надяскраві світлодіоди економічні та мають хороші характеристики по світловіддачі. Колір випромінювання світлодіода залежить від ширини енергетичної забороненої зони переходу, де відбувається рекомбінація електронів і дірок. Ширина енергетичної забороненої зони залежить від матеріалу напівпровідника. Для отримання білого світла на кристал синього світлодіода наносять шар люмінофора, який під дією синього випромінювання випромінює жовте та червоне світло. В результаті змішування синього, жовтого та червоного виходить біле світло. Це одна з декількох широко поширених технологій отримання білого світла за допомогою світлодіодів.

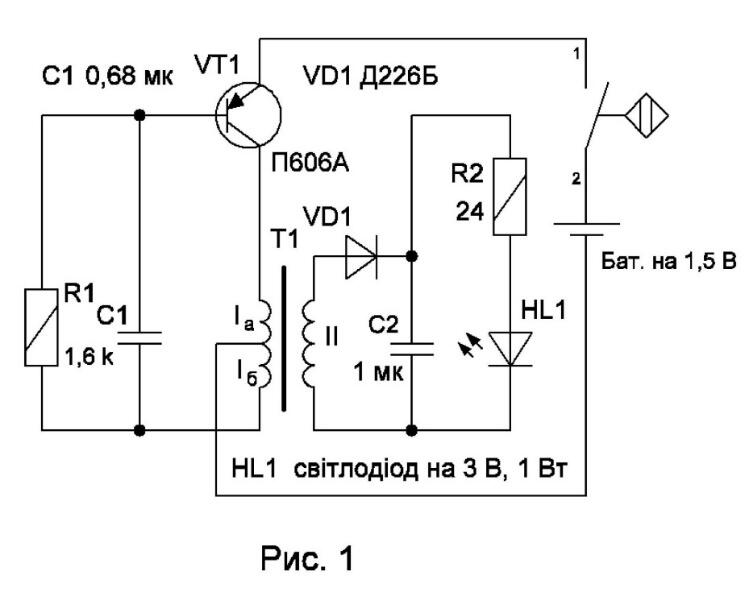

Для живлення світлодіодів потрібно щоб напруга джерела живлення була більша ніж поріг спрацьовування світлодіода, проте за допомогою перетворювача напруги можливо живити світлодіод від одного елементу на 1,5 В. Принципова електрична схема перетворювача напруги приведена на рис. 1. Це генератор низької частоти, порядку 1000 Гц і на вторинній обмотці напруга становить 5,8 В при живленні схеми від одного елементу на 1,5 В. При використанні надяскравих світлодіодів схему потрібно живити від елементу типу «С», а з світлодіодами меншої потужності можливо використати елемент типу АА. Дані трансформатора Т1: залізо Ш5 × 7,5 79НМ-0,35, W1 = 200 витків дроту ПЕВ-2 0,16 мм, з відводом від середини; W2 = 400 витків дроту ПЕВ-2 ø 0,16 мм. Схема проста і налагодження не потребує. Для радіоаматорів-початківців роз’яснення: перетворювач напруги не може збільшити потужність, тобто при збільшенні напруги – струм у вторинній обмотці буде менший. Таким чином (в залежності від коефіцієнту трансформації) можливо від елементу на 1,5 В отримати і
1000 В, але з малим струмом, наприклад – для живлення електронно-променевої трубки.
