Юному радіоаматору - Методика ремонту новорічних гірлянд

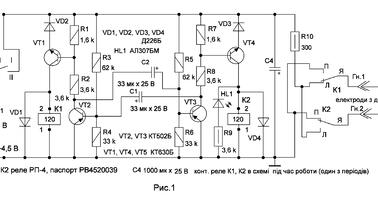

Вийшла з ладу - світлодіодна гірляндя з миготливими світлодіодами – червоний із синім та червоний із зеленим. Усім, кому доводилося ремонтувати гірлянди, знають, що далеко не просто з'ясувати який із світлодіодів перегорів. Довелося виготовити додатковий пристрій (ДП) для автоматичного переполюсування напруги, що підводиться до світлодіоду, при цьому відшукати несправний світлодіод набагато легше. Зміна полярності відбувається через 1,5...2 сек. Методика підходить і для радіоаматорів-початківців – перевірка світлодіодів здійснюється низькою напругою 4,5…5 В і при відключеній від мережі гірлянді, тобто цілком безпечно.Методика дуже проста – за допомогою шпильок (голок), від яких дроти йдуть на ДУ, проколюється ізоляція провідників, що йдуть на світлодіоди і при справному світлодіоді він світитиме при подачі на нього полярності відповідної провідності світлодіода. Якщо світлодіод не світить – його необхідно видалити та спрямувати ланцюжок. Слід також візуально переглянути – чи немає обриву провідників біля світлодіодів, таке теж трапляється. Якщо при включенні в мережу гірлянда не засвітилася після видалення несправного світлодіода, то є ще несправний світлодіод і необхідно продовжити пошук. Ця методика підходить і для гірлянд із одноколірними світлодіодами. Схема ДП (див. рис. 1) проста і на макетній платі збирається за 15...20 хвилин. Схема автоматичного зміни полярності приведена на рис. 1. На транзисторах VT2, VT3 зібрано мультивібратор за класичною схемою. На транзисторі VT1 VT4 зібрані потужні транзисторні ключі, що подають струм на реле К1, К2. Реле К1, К2 можна взяти будь-яке з напругою спрацьовування близько 4 В, але краще використовувати реле типу РП-4 з паспортом РВ4520039 і підключити обмотку на 120 Ом. Якщо немає такого реле, то можна застосовувати реле типу РП-4 з паспортом: РС4.520.007 (Rобм.I = 238...348 Ом). При справних радіоелементах схема запрацює відразу ж, якщо правильно зібрана і налагодження не потребує. Реле К1, К2 працюють по черзі по 1,5...2 секунди. HL1 – індикатор роботи реле К2. Схема живиться від батареї з трьома елементами типу АА. Контактну групу реле РП-4 необхідно відрегулювати для переважання лівого контакту наступним чином. З реле РП-4 зняти кожух, викрутіть на 2-3 оберти фіксуючий гвинт лівого та правого контакту. Викрутіть регулювальний гвинт на 2-3 оберти лівого контакту і зафіксуйте в цьому положенні. Потім вручну встановити якір у правого контакту та повільно обертати регулювальний гвинт правого контакту (за годинниковою стрілкою), доки якір не повернеться до лівого контакту. У цьому положенні слід зафіксувати правий контакт. Після регулювання необхідно надіти захисний кожух. Таким чином, двостабільне реле РП-4 перетворимо на одностабільне з контактами на перемикання. Конструкція контактної групи реле РП-4 показана на рис. 2.
У принципі, можна використовувати лише одне реле, якщо воно має дві групи контактів на перемикання.
