Юному радіоаматору – Генератор синусоїдальної частоти на 1000 Гц - на тунельному діоді
Схема генератора на тунельному діоді настільки проста, що і радіоаматори-початківці можуть його зробити. В схемі використано в якості трансформатора - трансформатор ТВС-110П2 від малогабаритного транзисторного телевізора.
Дві обмотки по 45 витків (W1 = 45 витків дроту ПЭМ-2 діаметром 0,69 мм і W2 = 45 дроту ПЭМ-2 діаметром 0,33 мм) ввімкнуті послідовно, згідно.
W1 = 127 витків діаметром 0,15 мм. Високовольтна обмотка не використовується – в принципі її можливо видалити взагалі. Зміною ємності конденсатора С2 можливо змінити частоту генерації. Можливо, при бажанні частоту змінити на 400 Гц збільшивши ємність конденсатора С2. Синусоїда не спотворена, якщо підібрати оптимальний режим роботи за допомогою підстроювального резистора R1. Вихідна напруга регулюється від 0 до
200 мВ.

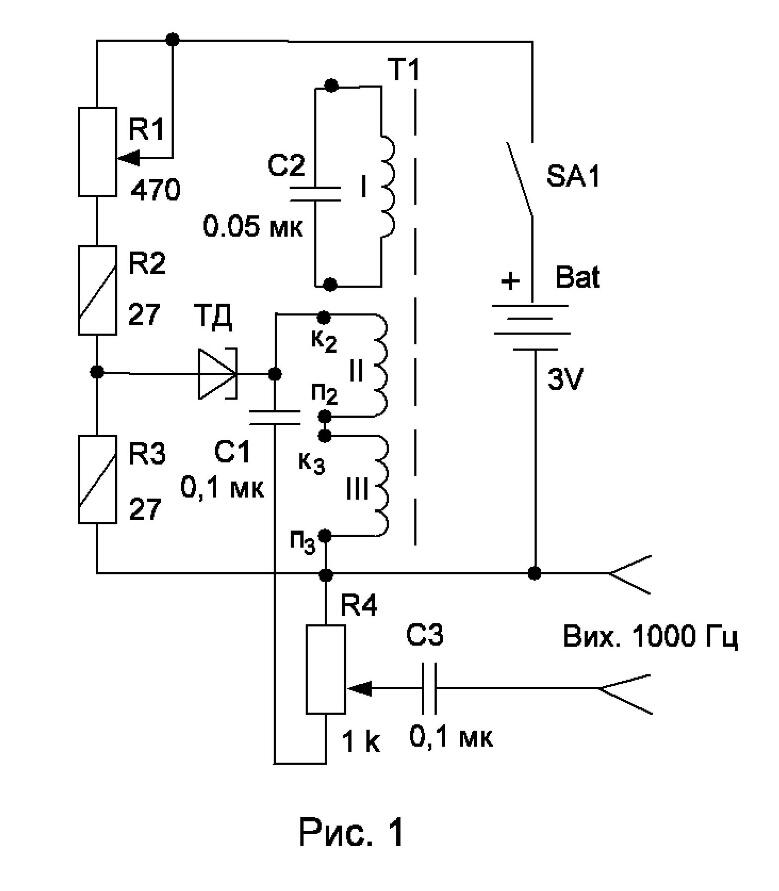

Принципова електрична схема генератора приведена на рис. 1.
В схемі використано ТД невідомого типу з піковим струмом 5 мА (описано в 1) , але в принципі можливо також використати генераторні діоди типу АИ201А, або 3И203А з піковим струмом
11 мА. Котушку можливо взяти іншу, з феритовим сердечником з
µ = 2000 і намотати необхідну кількість витків.
Джерело:
1. Автор: Бабин Дмитро Святославович, Юному фізику – Ознайомлення з роботою тунельних діодів, зняття вольт-амперної характеристики тунельних діодів, платформа «Всеосвіта», 2024
