Юному радіоаматору - Генератор на 465 кГц з амплітудною модуляцією на тунельному діоді

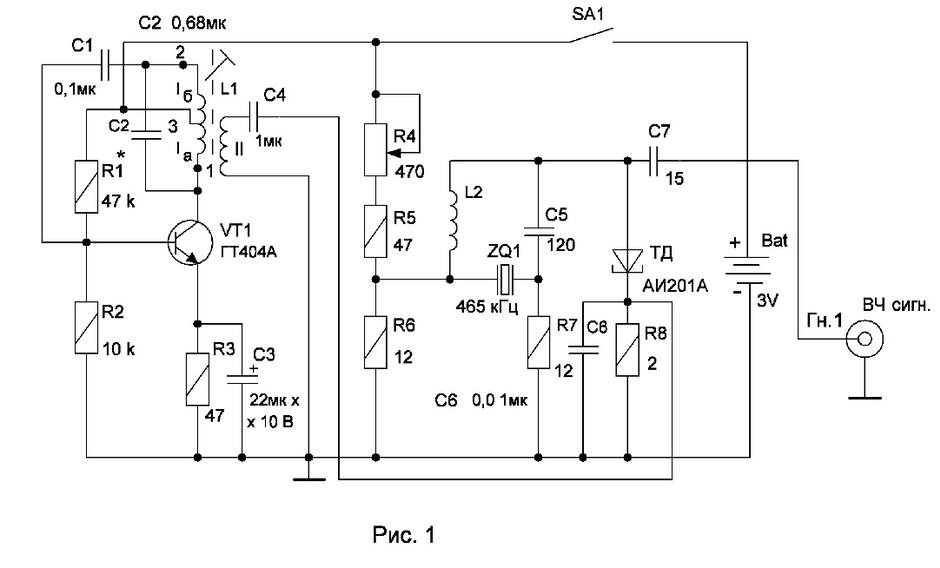

Запропонована схема генератора на 465 кГц з амплітудною модуляцією (АМ) настільки проста, що і радіоаматори-початківці можуть виготовити його. За допомогою запропонованого генератора можна перевіряти і налаштовувати підсилювачі проміжної частоти (ППЧ) супергетеродинних радіоприймачів з частотою по ППЧ, що дорівнює 465 кГц.Електрична принципова схема генератора з наведена на рис. 1. Генератор високої частоти (ГВЧ) зібраний за класичною схемою із застосуванням кварцового резонатора на 465 кГц і тунельного діоду. Генератор низької частоти (ГНЧ) зібраний на транзисторі VT1 - на базу, якого заводиться сигнал знятий з обмотки Iа котушки L1. Від низькочастотного синусоїдального сигналу, що виробляється генератором низької частоти з частотою генерації близько 1000 Гц, відбувається зміна амплітуди високочастотного сигналу, тобто відбувається амплітудна модуляція.

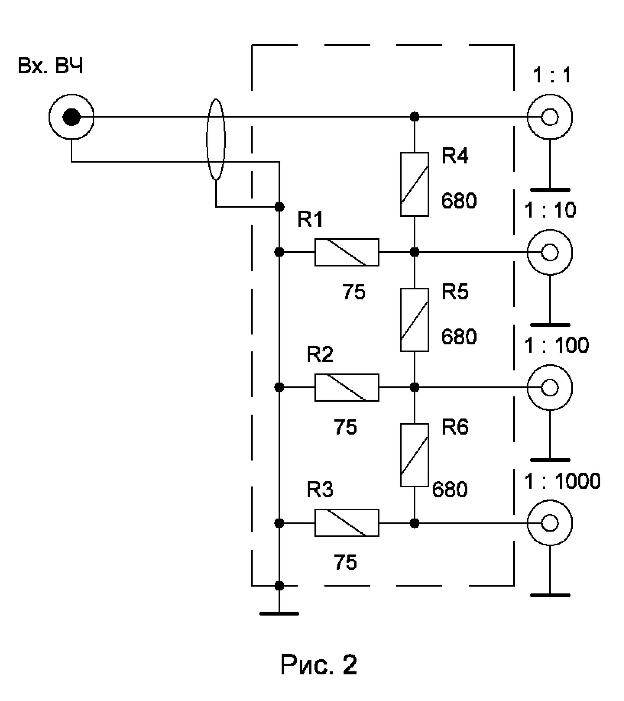

Сигнал ВЧ можна подати на схему ППЧ радіоприймача через виносний резисторний дільник, схема якого також наведена на рис. 2. Слід зауважити, що подавати сигнал у схему, що випробовується, необхідно через конденсатор 10 ... 20 пф - для ВЧ сигналу; щоб не порушувати режими роботи каскадів схеми. При підключенні до різних точок схеми доводиться поступово змінювати напругу сигналів ВЧ. Позитивний зворотний зв'язок утворюється за рахунок обмотки Iб котушки коливального контуру L1, С2. Котушка L1 зібрана із застосуванням феритового сердечника типу Б22 (µ= 2000) із зазором у вигляді паперового кільця завтовшки 0,2 мм. Обмотка I містить 600 витків дроту ПЕВ-2 0,125 мм з відведенням від 300 витка. Вторинна обмотка містить 150 витків дроту ПЕВ-2 0,125 мм Котушка L2 має індуктивність порядку 200 мГн.
Прилад можна також ускладнити, зробивши більш універсальним, якщо змінювати кварцовий резонатор ZQ1. Таким чином можна отримати «набір» частот для середніх і довгих хвиль з амплітудною. модуляцією.При використанні даного генератора легко виявити каскад, що не працює, по черзі подаючи сигнал на вхід каскадів. Схему генератора та виносний дільник вихідної напруги слід помістити в металеві корпуси відповідних розмірів.
