Юному радіоаматору – Електронна мигалка
Просту електронну мигалку зробити зовсім не складно. Як електролампи розжарення використано електролампи на 6,3 В × 0,28 А.

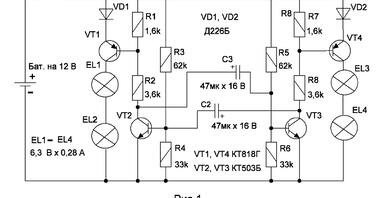

Електрична принципова схема електронного пристрою приведена на
рис. 1. На транзисторах VT2, VT3 зібрано мультивібратор за класичною схемою. На транзисторах VT1, VT4 зібрані потужні транзисторні ключі, які по черзі подають струм на електролампи. Транзистори VT1, VT2 необхідно встановити на радіаторах S=50 см2. Пристрій простий і при справних радіокомпонентах і правильно зібраній схемі працює без налаштування; його може виготовити навіть радіоаматор-початківець, скориставшись методикою використання затискачів – описаною в (1).
В принципі, електролампи можливо використати і на 3,5 В × 0,28 А, включивши по 4 електролампи в кожне плече.
Можливо також підключити електролампи розжарення на 12 В, 1 Вт - отримаємо «новорічну мигалку». Для батареї необхідно взяти
8 елементів типу «С».
