Юному радіоаматору – Електронна гойдалка
Просту гойдалку з перекладиною з пластмаси (дерева) і відрізками магнітом’ягкого заліза на кінцях перекладини зробити зовсім не складно. Як електромагніти використовуються сердечники з обмоткою на 56 Ом від реле РЭС13 у якого зняті контактні групи. Від електронного пристрою електромагніти працюють по черзі і в результаті притягується відповідний кінець перекладини. В якості магнітом’ягкого матеріалу взято відрізок якоря реле РПН. На гойдалці бажано укріпити іграшки – щоб гойдалка виглядала в «роботі».

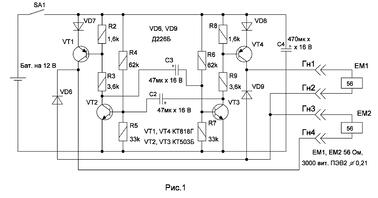

Електрична принципова схема електронного пристрою приведена на
рис. 1. На транзисторах VT2, VT3 зібрано мультивібратор за класичною схемою. На транзисторах VT1, VT4 зібрані потужні транзисторні ключі, які по черзі подають струм електромагніти ЕМ1 і ЕМ2. Транзистори VT1, VT2 необхідно встановити на радіаторах S=50 см2. Пристрій простий і при справних радіокомпонентах і правильно зібраній схемі працює без налаштування; його може виготовити навіть радіоаматор-початківець, скориставшись методикою використання затискачів – описаною в (1).
