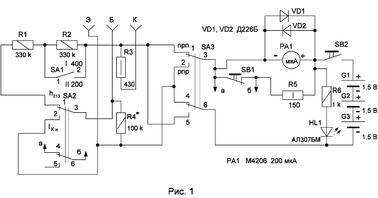

Уроки для юних радіоаматорів (Урок 9 – Основні параметри транзисторів, простий випробувач малопотужних транзисторів, таблиця параметрів транзисторів)
Якщо в юного радіоаматора - початківця немає необхідної довідкової літератури, для виявлення параметрів біполярних транзисторів, польових транзисторів найбільш поширених типів, то приведена нижче інформація буде в пригоді.
Транзистор - електронний прилад, який характеризується граничними режимами, перевищення яких, як правило, спричиняє порушення нормальної роботи приладу та виходу його з ладу.
Основними параметрами граничних режимів є:
• максимальна потужність, яка розсіюється на колекторному переході;
• максимально допустима зворотна напруга між колектором та базою
транзистора;
• максимально допустима зворотна напруга на емітерному переході; п • максимально допустимий струм колектора.
Граничні режими транзисторів визначаються тими ж факторами, що і граничні режими діодів. Максимально допустимі напруги обмежуються пробивними напругами відповідних переходів, максимально допустимі потужність та струм обмежуються максимальною температурою переходу та тепловим пробоєм. Діапазон робочих температур транзисторів так само, як і діодів, визначається температурними властивостями p‑n переходів. Температура p‑n переходів, у свою чергу, залежить від температури навколишнього середовища та від тієї електричної потужності, яка розсіюється на переході у виді тепла.
Для радіоаматорів цікавий є параметр транзистора – статичний коефіцієнт підсилення струму для схеми з загальним емітером (ЗЕ).
