Уроки для юних радіоаматорів (Урок 21 – Як перевірити справність тиристорів і симісторів (тріак))
Існує безліч приладів і схем, в яких застосовуються тиристори, симістори, динистори. Збираючи звичайний регулятор зміни напруги електролампочки, світломузичний пристрій, або схему зарядного пристрою необхідно бути впевненим у тому, що тиристор, чи сімістор справний.
Як перевірити справність тиристора, симістора?.

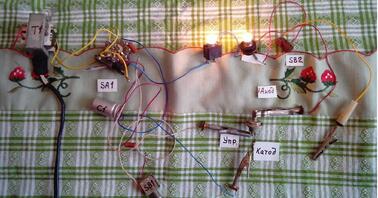

Для перевірки тиристорів, сімісторів необхідно зібрати допоміжні схеми, показані на рис. 1- для тиристорів, і на рис. 2- для симісторів. Фактично це одинакові схеми, але є відмінність в підключенні керуючого електрода (У). На збирання такої схеми затрачується 10…15 хвилин. В принципі, цю схему можливо помістити в футляр, тоді буде «прилад» для перевірки працездатності тиристорів і симісторів. В схемі використано понижувальний трансформатор на вихідну напругу 12 В. Дві електролампочки на 6,3 В, включені послідовно; таким чином ніби одна електролампа на 12,6 В. В принципі, можна використати тільки одну електролампу на 12 В, або 13,5 В.
Для відкриття тиристора достатньо подати позитивний потенціал від джерела живлення на керуючий електрод (У). Цей варіант показаний на схемі рис. 1.
