Уроки для юних радіоаматорів (Урок 2 - Навчимось читати принципові електричні схеми)
З метою спрощення процесу креслення схем американський винахідник Сесіль Еффінгер в кінці 60-х років XX століття сконструював друкарську машинку. У машинці замість звичайних букв були вставлені позначення резисторів, конденсаторів, діодів і т. д. Робота з виготовлення радіосхем на такій машинці стала доступною для виконання навіть друкарці. Я довгий час при кресленні принципових схем користувався трафаретками в яких були вирізи для накреслення радіодеталі. З появою персональних комп’ютерів процес виготовлення радіосхем значно спростився. Тепер, знаючи графічний редактор, можна на екрані комп’ютера намалювати радіоелектронну схему, а потім її роздрукувати на принтері. Я також креслю схеми на комп’ютері, користуючись програмою sPlan 7,0; розробленою в Німеччині.

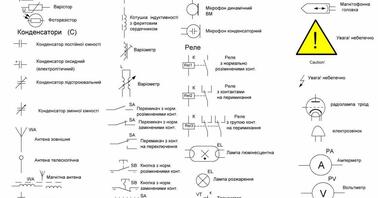

У радіоелектроніці використовуються три типи схем: блок-схеми, принципові та монтажні. Блок-схеми дає тільки загальне уявлення про склад апаратури та взаємозв’язок її окремих вузлів. На принциповій схемі зображують умовні позначення елементів конструкції та електричні з’єднання радіодеталей між собою. Монтажної схеми дає уявлення, як розмістити радіодеталі і яким чином їх з’єднати. На монтажній схемі деталі зображуються так, щоб мали свої натуральні розміри. На Україні при викреслюванні радіоелектронних схем керуються державним стандартом України, скорочено ДСТУ, який вказує, як слід умовно зображати ті чи інші радіодеталі. Найбільш «вживані» позначки радіодеталей приведені нижче. Умовні позначки радіодеталей- це своєрідний «буквар» для радіоаматора. Тобто, подивившись на принципову схему вже стає зрозумілим, які радіодеталі потрібно підібрати для виготовлення конструкції і в якій кількості, і як з’єднати їх між собою, щоб схема запрацювала. Монтажну схему радіоаматор частіше всього розробляє сам, в залежності від величини підібраних радіодеталей. Інколи радіоаматор спочатку перевіряє схему, з’єднавши радіодеталі на макетній платі- і після налагодження схеми робиться монтаж на друкованій платі; при цьому габарити схеми значно зменшуються. Біля радіодеталей на схемах, як правило, вказують буквено- літерну позначку радіодеталі (R- резистор, С- конденсатор, Т- трансформатор і т.д.) і вказують величину опору резистора, ємність конденсатора і т.д.. В з’вязку з тим, що резисторів, конденсаторів в схемі буває багато, то вони позначаються, як R1, R2, R3 і т.д. С1, С2, С3, С4 і т.д.. Не варто запам’ятовувати всю таблицю позначок зразу- доцільно вибрати електричну схему конструкції і для неї подивитись позначки радіодеталей. Коли в новій схемі появляться нові позначки, то виявити по таблиці їх значення. Умовне графічне позначення радіодеталей на схемах приведено нижче. Тут приведено найбільш «вживані» позначки радіодеталей, але далеко не всі.
