Уроки для юних радіоаматорів (Урок 14 – Підсилювач низької частоти на мікросхемі К174УН4А)

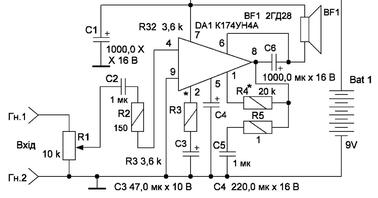

Принципова електрична схема підсилювача наведена на рис.1. Сигнал знімається з потенціометра R1 і подається на підсилювач низької частоти на мікросхемі DA1 типу К174УН4А, яка на навантаженні 8 Ом забезпечує максимальну потужність 0,8 Вт. За основу взято типову схему включення мікросхеми, однак в результаті експерименту з'ясувалося, що краще збільшити глибину зворотного негативного зв'язку; для чого опір резистора R3 з 1,8 кОм (в типовою схемою) було збільшено до 3,6 кОм; при цьому знизилася трохи чутливість, але УНЧ працює без збудження. Крім цього аналіз «начинки» мікросхеми дозволив використовувати 1-й вивід мікросхеми для збільшення струму спокою кінцевих транзисторів на 10 мА таким чином вдалося зменшити спотворення при максимальній потужності; без збільшення струму спокою спостерігалися спотворення типу «сходинки». Як показує практика, мікросхема К174УН4А не виходить з ладу від такого струму спокою і працює тривалий час. Якщо опір резистора R4 збільшити, то струм спокою зменшиться. Якщо підсилювач передбачається використовувати, як похідний, де важливо економний режим роботи, то резистор R4 можливо виключити, і підсилювач буде споживати тільки 50 мА. Мікросхема встановлюється на невеликому радіаторі з S = 30 см2. Підказка цоколівки мікросхеми наведена на рис. 24420
