Урок на тему: Технологія монтажу металевих каркасів простих гіпсокартонних перегородок W 112.

Опис документу:
У ремонтних і будівельних роботах застосуємо гіпсокартон і його комплектуючі. Цей будівельний матеріал має рівну поверхню, тому можна з легкістю вирівняти стіни за допомогою ГКЛ, створити фігурні багаторівневі стелі, а також розділити кімнату на дві за допомогою перегородок. Перегородки Кнауф з пазогребневого гіпсокартону мають безліч плюсів. Функціональність перегородки в основному спрямована на розділення приміщення.

Відображення документу є орієнтовним і призначене для ознайомлення із змістом, та може відрізнятися від вигляду завантаженого документу. Щоб завантажити документ, прогорніть сторінку до кінця

Перегляд
матеріалу
Отримати код Поділитися

План уроку № 23 Дата проведення __________

Модуль 3.3 Монтаж прямолінійних гіпсокартонних перегородок.

МКК -3.3.1: Монтаж простих гіпсокартонних перегородок.

Тема уроку: Технологія монтажу металевих каркасів простих гіпсокартонних перегородок W 112.

Мета:

Ознайомити учнів технологією монтажу металевих каркасів простих гіпсокартонних перегородок W 112.

Розвинути професійне та аналітичне мислення.

Виховати любов та повагу до обраної професії.

Навчально - методичне забезпечення заняття:

ПК, відео-ролик, додатки.

Тип уроку: урок засвоєння нових знань.

Міжпредметні звязки: охорона праці.

Підручник: О.Ю.Старченко, Д.В. Гулін «Технології сухого будівництва»

ХІД УРОКУ:

  1. Організаційний момент.

-перевірка наявності учнів

-підготовленість учнів до оцінювання(наявність ручок, зошитів)

ІІ. Мотивація навчальної діяльності

Оголосити тему уроку. Мету вивчення нового матеріалу.

ясування важливості даної теми

- визначення порядку вивчення теми( роботи)

ІІІ. Актуалізація опорних знань, формування висновків учнями ( фронтальне опитування )

Запитання

  1. З чого починається монтаж каркасу?

  2. Які профілі потрібно обрати?

  3. Інструменти?

  4. Які з’єднання допускаються?

Iv. Вивчення нового матеріалу в формі (розказу з елементами бесіди).

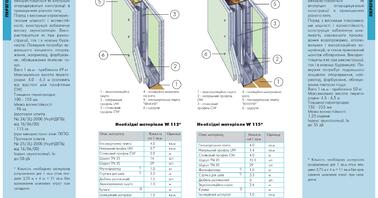

Перегородки «Кнауф» серії W 112 мають одинарний металевий каркас з обшиванням в два шари ГКП. Монтаж перегородок «Кнауф» серії W 112 слід виконувати в такій послідовності:

  • Розмітити проектне положення перегородок на підлозі, стелі та несівних стінках.

  • На поверхні примикання напрямних профілів до міжповерхових перекриттів безпосередньо перед їх кріпленням приклеїти пружну стручку або нанести паралельними шарами герметик для перегородок.

  • Встановити в проектне положення і закріпити дюбелями напрямні профілі UW перегородок до міжповерхових перекриттів з кроком 1 м (крайні дюбелі розміщають на відстані 10 см від перекриттів).

  • Встановити в напрямні профілі (у проектне положення) UW-профілі СW каркаса та закріпити їх методом просічки або шурупами до напрямних (UW-профілів).

  • Виконати в середині каркаса монтаж електричних розводок, кабелів та закладних деталей для кріплення на перегородці стаціонарного обладнання.

  • встановити з одного боку каркаса ГКП і закріпити їх шурупами завдовжки не менше як 25 мм з кроком 75 см.

  • закріпити в паузах поміж стояками ізоляційний матеріал (якщо це передбачено проектом).

  • Встановити і закріпити ГКП з другого боку каркасу.

  • Якщо висота перегородки перевищує довжину ГКП, то в місцях стиків ГКП по висоті необхідно закріпити (до стояків каркаса) горизонтальні перемички з металевих UW-профілів або СW-профілів із розноскою їх (стиків ГКП) по вертикалі. При цьому торцеві кромки ГКП повинні відповідним чином бути оброблені з утворенням фасок.

  • Для шпаклювання з армувальною стрічкою (шпаклівкою «Фугенфюллер») рубанком кромочним зняти фаску під кутом боку ГКП шевським ножем 45° на 1/3 товщини ГКП і видалити картон уздовж кромки в місцях укладання стрічки.

  • Для шпаклювання без армувальної стрічки з використанням шпаклівки «Уніфлотт» рубанком треба зняти фаску під кутом 22,5° на 2/3 товщини ГКП. Після зняття фасок необхідно краї картону зачистити шліфувальним рашпілем або наждачним папером.

  • Виконати шпарування швів першого шару ГКП. Для шпаклювання стиків гіпсокартону (шпаклювання звичайного шва) необхідно шпателем нанести перший шар на область шва, потім укладається армуюча стрічка шляхом вдавлювання шпателем (не можна допускати утворення пухирів або заломів). Цьому шару потрібно дати час висохнути, після чого нанести вирівнюючий шар. Суцільне шпаклювання поверхонь проводиться так само у два етапи.

  • Встановити другий шар ГКП.

  • Виконати шпарування швів другого шару.

v. Первинна перевірка та закріплення знань (індивідуальне опитування)

Підвести підсумок відповідей, надати аналіз, нагадати головні моменти.

VI . Підсумок уроку:

  • виставлення оцінок

  • нагадати головне

РЕФЛЕКСІЯ

vІI. Інформація, інструктаж домашнього завдання:

Домашнє завдання.

Викладач: Марковець О.С.
