Універсальний зарядний пристрій для заряду акумуляторів з різною напругою 1 - 27 В, з ємністю до 10 А/г
Запропонований універсальний зарядний пристрій містить силовий трансформатор, випрямляч, баластні конденсатори і перемикачі.
За допомогою універсального зарядного пристрою (УЗП) є можливість заряду акумуляторних батарей (АБ) з різною напругою (1...27 В); різними фіксованими струмами від 15 мА до 685 мА для акумулятора на 12 В з ємністю до 10 А/г. Можливо також робити підзаряд автомобільних акумуляторів любої ємності для компенсації саморозряду.

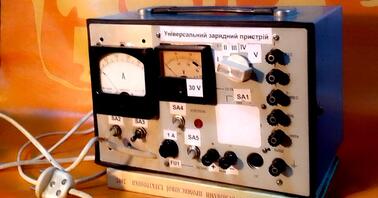

Принципова електрична схема УЗП приведена на рис.1. У схемі використано поширений силовий трансформатор від чорно-білого телевізора типу ТС-90-1, з потужністю 90 Вт. Вторинні обмотки включені послідовно, згідно - для збільшення напруги. Випрямляч зібраний за класичною мостовою схемою на діодах VD1…VD4.
У випрямлячі для заряду АБ на випрямний міст, виконаний на діодах
VD1 ... VD4, змінний струм надходить через баластні конденсатори С1, С2, С3, С4, С5, С6, С7, С8, С9. Величина струму заряду визначається величиною ємності включеного в ланцюг баластного конденсатора. Якщо паралельно включено декілька конденсаторів, то зарядний струм збільшується, відповідно.
