Технічна механіка. Презентація з теми: "Вали та осі".

Технології

Для кого: Дорослі

05.05.2021

123

1

0

Опис документу:
Тема "Вали і осі" входить до вивчення дисципліни "Технічна механіка". В даній презентації висвітлено: призначення, конструкція і матеріали валів і осей, конструктивні форми цапф, розрахунок валів і осей на міцність, розрахунки на жорсткість.
Перегляд
матеріалу
Отримати код
Опис презентації окремими слайдами:
Вали і осі
Слайд № 1

Вали і осі

План 1. Призначення, конструкція і матеріали валів і осей. 2. Конструктивні форми цапф. 3. Розрахунок валів і осей на міцність. 4. Розрахунки на жо...
Слайд № 2

План 1. Призначення, конструкція і матеріали валів і осей. 2. Конструктивні форми цапф. 3. Розрахунок валів і осей на міцність. 4. Розрахунки на жорсткість.

1. Призначення, конструкція і матеріали валів і осей. Вісь – це деталь, яка забезпечує обертальний рух установлених на ній шківів, зірочок, зубчаст...
Слайд № 3

1. Призначення, конструкція і матеріали валів і осей. Вісь – це деталь, яка забезпечує обертальний рух установлених на ній шківів, зірочок, зубчастих та черв’ячних коліс, котків тощо, не передаючи корисного крутного моменту

Осі розрізняють за такими ознаками: - за конструкцією:  постійного діаметра  ступінчасті
Слайд № 4

Осі розрізняють за такими ознаками: - за конструкцією:  постійного діаметра  ступінчасті

- за видом поперечного перерізу:  суцільними  порожнистими
Слайд № 5

- за видом поперечного перерізу:  суцільними  порожнистими

- за обрисом поперечного перерізу: круглими  некруглими
Слайд № 6

- за обрисом поперечного перерізу: круглими  некруглими

- за можливістю обертання: рухомими і нерухомими
Слайд № 7

- за можливістю обертання: рухомими і нерухомими

Матеріали осей Для осей переважно використовують сталі Ст4, Ст5, Ст6, а також сталі 40, 45, 40Х, 40ХН та інші. параметри шорсткості поверхонь під п...
Слайд № 8

Матеріали осей Для осей переважно використовують сталі Ст4, Ст5, Ст6, а також сталі 40, 45, 40Х, 40ХН та інші. параметри шорсткості поверхонь під підшипники кочення  , а для підшипників ковзання  .

Вал – це деталь, яка забезпечує обертальний рух установлених на ній шківів, зірочок, зубчастих та черв’ячних коліс, котків тощо і передає крутний м...
Слайд № 9

Вал – це деталь, яка забезпечує обертальний рух установлених на ній шківів, зірочок, зубчастих та черв’ячних коліс, котків тощо і передає крутний момент.

Вали розрізняють за такими ознаками: за конструкцією:  постійного діаметра ступінчасті
Слайд № 10

Вали розрізняють за такими ознаками: за конструкцією:  постійного діаметра ступінчасті

- за видом поперечного перерізу:  суцільними   порожнистими
Слайд № 11

- за видом поперечного перерізу:  суцільними   порожнистими

- за обрисом поперечного перерізу:  круглими не круглими
Слайд № 12

- за обрисом поперечного перерізу:  круглими не круглими

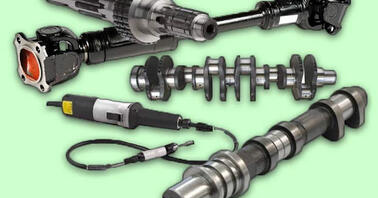

-за формою геометричній осі: Прямі Кривошипні Колінчасті Гнучкі
Слайд № 13

-за формою геометричній осі: Прямі Кривошипні Колінчасті Гнучкі

Матеріали валів   Для валів переважно використовують сталі  40, 45, 40Х, 40ХН та інші. Вали з цих сталей піддаються нормалізації, поліпшенню або га...
Слайд № 14

Матеріали валів   Для валів переважно використовують сталі  40, 45, 40Х, 40ХН та інші. Вали з цих сталей піддаються нормалізації, поліпшенню або гартуванню з нагрівом СВЧ і низьким відпуском. Параметри шорсткості поверхонь під підшипники кочення  , а для підшипників ковзання  .

2. Конструктивні форми цапф Опорні ділянки осей та валів , які сприймають радіальні сили, називають цапфами 1 і 2, а осьові   – п’ятами 3. Кінцеві ...
Слайд № 15

2. Конструктивні форми цапф Опорні ділянки осей та валів , які сприймають радіальні сили, називають цапфами 1 і 2, а осьові   – п’ятами 3. Кінцеві цапфи 1 називають шипами, а цапфи 2, розміщені на деякій відстані від країв, називають шийками.

Схеми цапф осей та валів Циліндричні, конічні, сферичні
Слайд № 16

Схеми цапф осей та валів Циліндричні, конічні, сферичні

Схеми п’ят осей та валів Суцільні,  кільцеві,   гребінчасті
Слайд № 17

Схеми п’ят осей та валів Суцільні,  кільцеві,   гребінчасті

Розрахункові схеми цапф і п’ят осей та валів Оцінювання роботоздатності цапф і п’ят осей та валів виконують: шипів за деформацією згину, шийок – за...
Слайд № 18

Розрахункові схеми цапф і п’ят осей та валів Оцінювання роботоздатності цапф і п’ят осей та валів виконують: шипів за деформацією згину, шийок – за деформацією кручення, а п’ят – за деформацією зминання

3. Розрахунок валів і осей на міцність. Умова міцності осі за згину                                                                         де  – м...
Слайд № 19

3. Розрахунок валів і осей на міцність. Умова міцності осі за згину                                                                         де  – максимальний момент згину. Для приведеної схеми максимальний момент згину визначають за співвідношенням   Тут    і   – реакції опор А і В осі:     – осьовий момент опору згину залежить від виду поперечного перерізу осі: для круглого перерізу осі   ; для кільцевого перерізу осі   , де  .

 умова міцності: -                    для осі круглого перерізу:                                                                    -              ...
Слайд № 20

 умова міцності: -                    для осі круглого перерізу:                                                                    -                    для осі кільцевого перерізу: -                    для осі круглого перерізу:                                                     -                    для осі кільцевого перерізу:

Умовний розрахунок валів Допустимі напруження кручення приймаються заниженими – де    – момент кручення  вала.
Слайд № 21

Умовний розрахунок валів Допустимі напруження кручення приймаються заниженими – де    – момент кручення  вала.

Розрахунок валів на статичну міцність Небезпечний переріз вала – це такий переріз, у якому діють максимальні моменти згину і кручення, мають місце ...
Слайд № 22

Розрахунок валів на статичну міцність Небезпечний переріз вала – це такий переріз, у якому діють максимальні моменти згину і кручення, мають місце конструктивні концентратори напруження – переходи від однієї сходинки до другої, різні отвори і вирізи, кільцеві та шпонкові канавки, пресові посадки.

Розрахункова схема вала на статичну міцність Для небезпечного перетину вала визначається результуючий момент згину: а далі еквівалентний момент: Із...
Слайд № 23

Розрахункова схема вала на статичну міцність Для небезпечного перетину вала визначається результуючий момент згину: а далі еквівалентний момент: Із умови міцності на згин визначають діаметр для небезпечного перетину вала де   – допустиме напруження на згин, для умови статичної міцності визначають  , де   – границя текучості матеріалу;    – допустимий коефіцієнт запасу міцності.

4. Розрахунки на жорсткість. Умови достатньої жорсткості валів мають вигляд: - значення прогину :                                                  ...
Слайд № 24

4. Розрахунки на жорсткість. Умови достатньої жорсткості валів мають вигляд: - значення прогину :                                                     - значення кутів повороту поперечних перетинів: - значення кута закручування постійного діаметра d завдовжки l визначають за формулою: – модуль пружності першого роду;      – осьовий момент інерції поперечного перетину вала;  – модуль пружності другого роду;      – полярний момент інерції поперечного перетину вала.

Запитання для перевірки засвоєного матеріалу 1.        Яку деталь називають віссю? 2.        За якими ознаками класифікують осі? 3.        Яку дета...
Слайд № 25

Запитання для перевірки засвоєного матеріалу 1.        Яку деталь називають віссю? 2.        За якими ознаками класифікують осі? 3.        Яку деталь називають валом? 4.        За якими ознаками класифікують вали? 5.        У чому полягає суть перевірного та проектного розрахунку осей? 6.        У чому полягає суть умовного розрахунку валів? 7.        У чому полягає суть розрахунку валів на статичну міцність? 8.        У чому полягає суть розрахунку валів на витривалість? 9.        У чому полягає суть розрахунку валів на жорсткість? 10.    Охарактеризуйте опорні ділянки валів і осей.
