Розробка для гуртка радіоконструкторів - Високочутливий шукач прихованих електропроводів

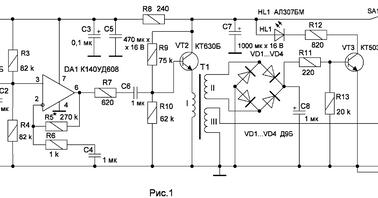

У технічній літературі описувалося багато схем шукачів прихованих електропроводів. Пропонуємо свій варіант високочутливого шукача прихованих електропроводів. Пристрій містить лише три транзистори та одну мікросхему. Живиться пристрій напругою 9 В від батареї типу «Крона» або «Корунд» і споживає струм 10 мА в «холостому» режимі і 18 мА в режимі індикації, коли світить світлодіод. Індикація візуальна, проте при необхідності можна також прослухати наведення електричного поля від проводів електромережі за допомогою високоомних телефонів типу ТОН-2М. Принципова електрична схема пристрою наведено на рис.1. Як видно із схеми - це ПНЧ з емітерним повторювачем на вході (VT1) і на виході (VT2) і підсилення сигналу за рахунок мікросхеми DA1. Підсилювач на мікросхемі DA1 виконаний за типовою схемою. Резистор R5 задає глибину негативного зворотного зв'язку та коефіцієнт підсилення каскаду залежить від співвідношення резисторів R5 та R6.Чим більший опір резистора R5, тим більше підсилення каскаду на DA1. Загалом отримано підсилення ПНЧ, з урахуванням коефіцієнта трансформації Т1, порядку 5000. За наявності електричного поля з частотою 50 Гц наводиться сигнал на пластинчастій антені А1 і підсилений сигнал надходить з вторинної обмотки трансформатора Т1 на мостову схему на діодах VD1…VD4 та випрямленою напругою відкривається транзисторний ключ на транзисторі VT3 світить світлодіод HL1.Якщо після включення шукача відразу світить світлодіод HL1, необхідно зменшити напругу постійного наведення за допомогою регулювання змінним резистором R2. Максимальну чутливість пристрою отримаємо, коли резистор R2 знаходиться в такому положенні, що світлодіод HL1 починає слабко світиться.При цьому пристрій вловлює поле змінного струму електричних дротів у стіні на глибині 10...12 см. Дані трансформатора Т1: трансформаторне залізо Ш5×7,5, 50НХС-0,35, W1= 250 витків дроту ПЕВ-2 0,08, W2 = 1300 витків дроту ПЕВ-2 0,08, W3 = 1000 витків дроту ПЕВ-2 0,08. Трансформатор взято готовий від списаної аналогової апаратури ущільнення типу В2-2, яка використовувалася електрозв'язку в минулому столітті. Бажано загальний провід (-) вивести на металеву смужку А2 і руку тримати на цій смужці - це збільшує стійкість до перешкод пристрою. Як антена А1 можна застосувати пластину мідної фольги розміром 70 × 50 мм. Друкована плата та батарея «Крона» поміщаються у пластмасовий футляр відповідних розмірів. Якщо виникає необхідність знайти обрив переносного шнура, то по черзі підключають дроти до фазного дроту, а на інший провід подають нульовий провід;при цьому за допомогою потенціометра R2 необхідно зменшити чутливість шукача. Від настільної лампи, при живленні змінним струмом, пристрій фіксує електричне поле на відстані 1,7 м, від монітора ПК на відстані 2,8 м, телевізора на відстані 3,5 м, від мобільного телефону в режимі виклику на відстані 2,7 м. За допомогою запропонованого пристрою можна у квартирі виявити «чисті» від електричних полів зони і намагатися перебувати поза цими зонами.Цікавим є також експеримент; при живленні електроламп постійним струмом від приставки, електричне поле фіксується тільки на 0,4 м.
