Розробка для гуртка радіоконструкторів – Використання знакових індикаторів тліючого розряду типу P424 (Z57ом), цоколівка приладу
Перед усім гуртківцям необхідно ознайомитися з - Правилами безпеки при роботах з електросхемами, описано в (1).
Імпортні індикатори типу P424 (Z57ом), виготовлені в Німеччині, досить розповсюджені і з успіхом можуть використовуватися радіоаматорами (замість дорогих ИН-14) в частотомірах, годинниках та інших пристроях, даючи змогу висвітлювати цифри від 0 до 9. Такий індикатор має загальний анод у вигляді тонкої рідкої сітки з нікельованого дроту та кілька катодів з ніхрому або титану з конфігурацією у формі цифр.
При подачі робочої напруги «+» на анод і «-» на один з індикаторних катодів між ними в газовому середовищі виникає тліючий розряд.
Індикатори типу P424 (Z57ом) мають оранжево-червоний колір світіння.

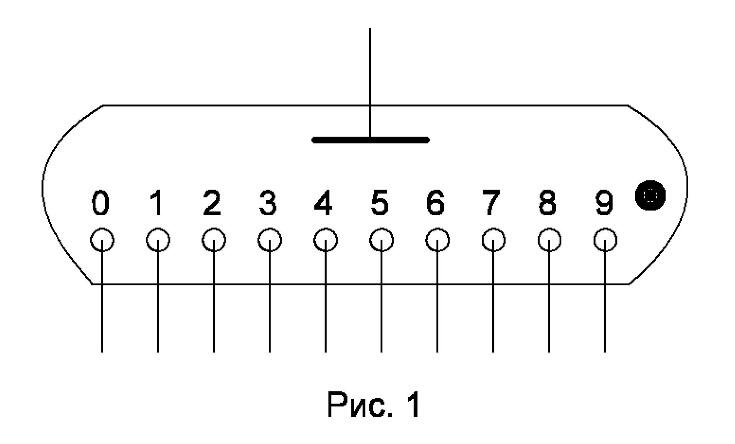

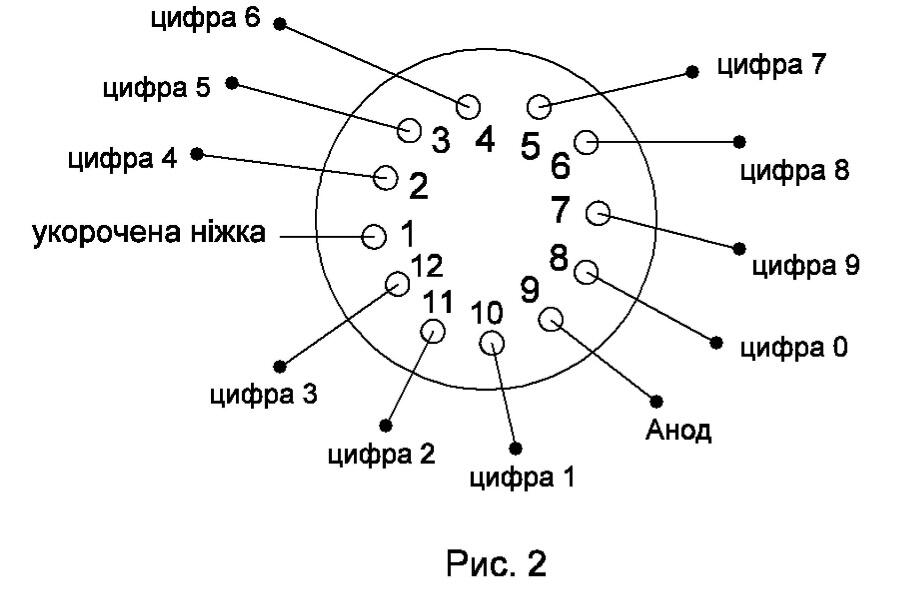

Умовне графічне позначення на принципових електричних схемах знакового індикатора показано на рис. 1, цоколівка приладу показана на рис. 2.

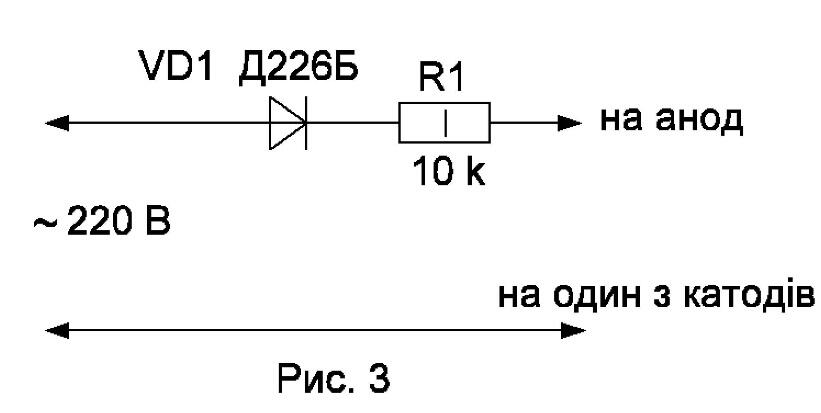

Для перевірки робочого стану приладу необхідно зібрати схему напівхвильового випрямляча і резистора (обмежувач струму до 2,2 мА) приведену на рис. 3.

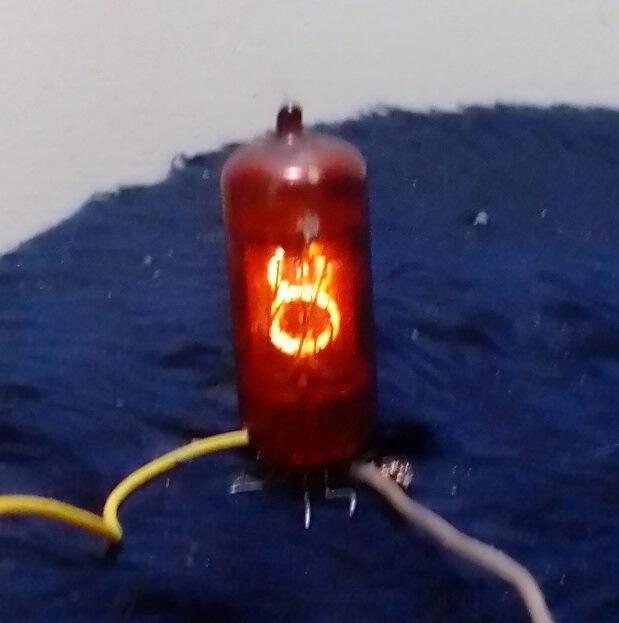

Індикатор P424 (Z57ом) під час перевірки справності показано на фото 1.
Сфотографувати індикатор під час перевірки по схемі, приведеній на рис. 3 не вдалося – дуже велика яскравість світіння. Для фотографування прийшлося зменшити яскравість світіння, збільшивши опір R1 в схемі рис. 3 до 150 кОм. В реальних конструкціях також можливо опір в колі анода вибирати більшим 10 кОм, порядку 33 -100 кОм.
Схему для перевірки справності приладу не обов’язково паяти – можливо просто скрутити провідники.
Увага: Схема пристрою контроля справності знакового індикатора має гальванічний зв’язок з електромережею – необхідно строго виконувати правила техніки безпеки при роботі з електросхемами.
