Розробка для гуртка радіоконструкторів – Використання термометрів ртутних електроконтактних типу ТПК
Використовуються для підтримки постійної (заданої) температури в промислових, лабораторних, енергетичних та інших установках.
Термометр виготовляється з рухомим робочим контактом. Має вкладену пластину зі скла молочного кольору, на якій нанесені дві шкали.
Як термометрична рідина використовується ртуть.
Термометр підключають в ланцюзі постійного, або змінного струму частотою до 50 Гц з пристроєм автоматики, щоб обмежити струм через контакти термометра.
Термометр ТПК працює в безіскровою режимі. Термометр виготовляється з рухомим робочим контактом. Термометр має дві шкали. Верхня шкала служить для настройки термометра на задану температуру. Налаштування проводиться шляхом обертання магнітного пристосування, тим самим встановлюючи кінець вольфрамової нитки на позначці заданої температури. Нижня шкала служить для коригування настройки заданої температури, за показаннями контрольного термометра. На фото 1 показано термометр з знятим магнітом, а на фото 2 термометр в зібраному стані (даний термометр має шкалу від 0о С до 100о С). Обертаючи магніт зовні термометра обертається кільце з магнітом’ягкого заліза всередині термометра і рухає контакт до необхідної температури.
Приклад використання ТПК разом з сигнальним пристроєм, який показано на фото 3 – сигналізує підвищення температури до заданої величини.

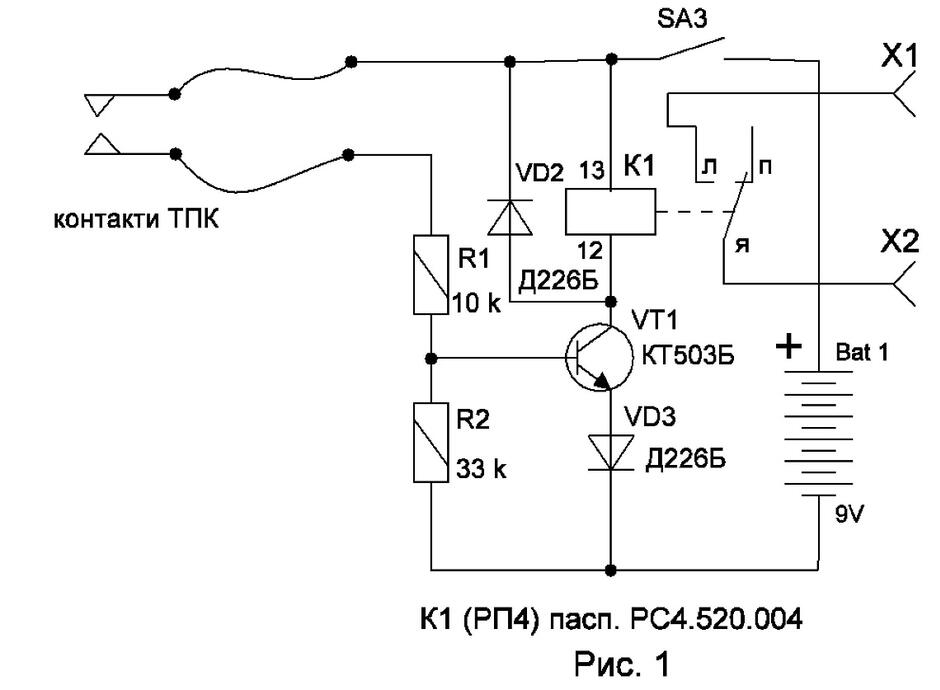

В пристроях автоматики ТПК використовується через проміжне реле високоомне, або через електронне реле. Приклад використання ТПК з схемою електронного реле приведено на рис. 1
Робота схеми приведеної на рис. 1 (реакція на підвищення температури): при замиканні контактів ТПК, тобто вольфрамовий стрижень підійшов до ртуті, появляється струм через опір R1 (менше 1 мА) -– відкривається транзистор VT1 і спрацьовує реле К1; далі своїми контактами вмикає необхідні пристрої.

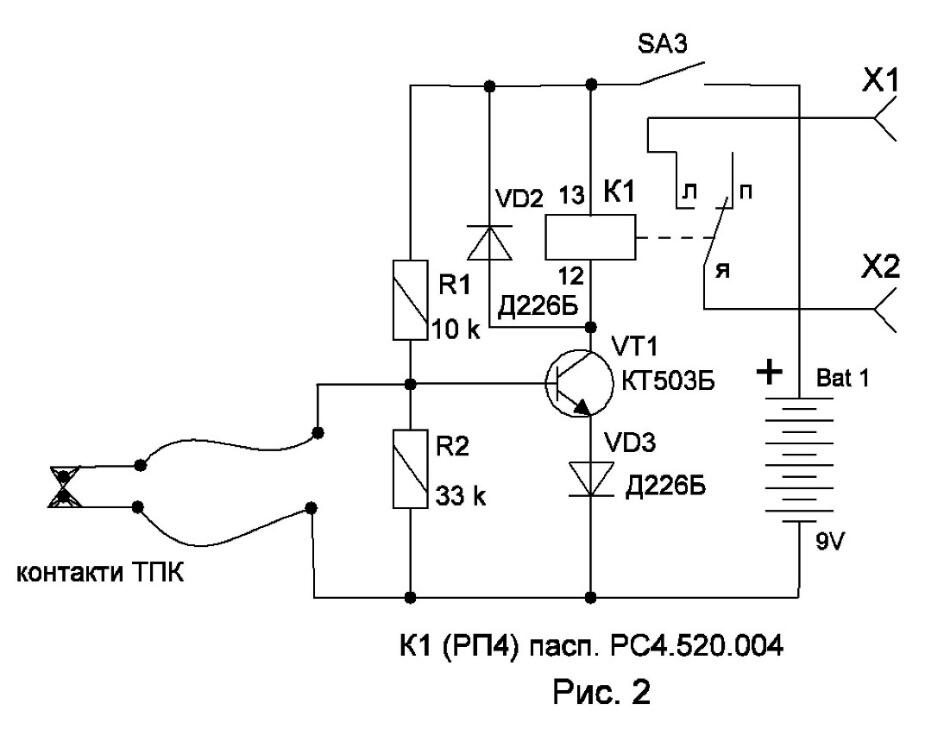

Якщо потрібен контроль заниження температури, то використовуємо інверсну схему – при замкнутих контактах ТПК транзистор VT1 (див.
рис. 2) в закритому стані і відкривається подачею «+» через резистор R1 при розмиканні контактів ТПК.
