Розробка для гуртка радіоконструкторів - Використання імпортних радіоелементів

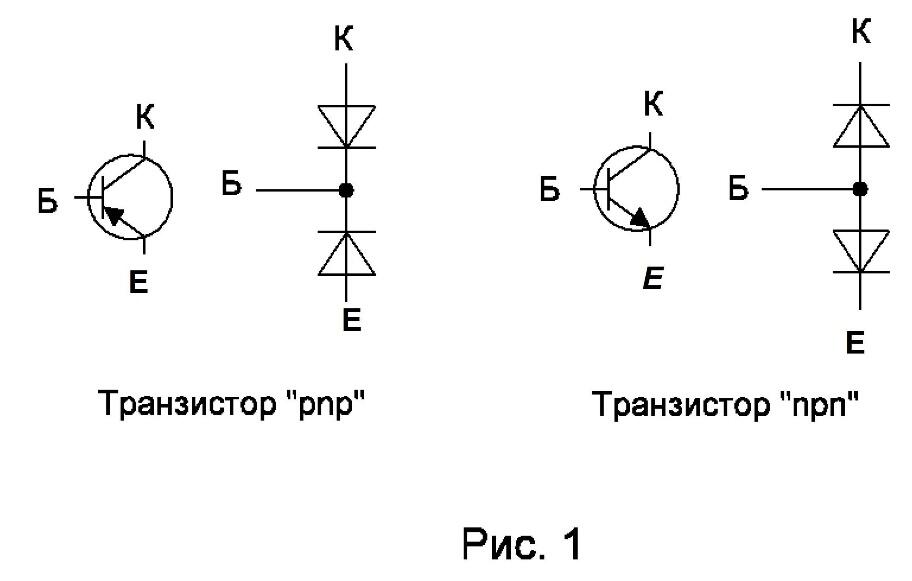

В даний час накопичилося багато імпортної апаратури, яка замінена більш сучасною. Викинути - це найпростіше, проте, радіоаматори можуть використовувати імпортні радіоелементи для своїх конструкцій. Оксидні конденсатори, конденсатори постійної ємності, діоди та резистори, кварцові резонатори радіоаматори часто використовують, а з біполярними транзисторами справа складніша. Мало інформації про цоколівки імпортних транзисторів. Іноді на друкованих платах вказується інформація "e", "b", "c"; або тільки "e" - це корисна інформація і при випоюванні транзисторів необхідно скористатися цим. Провідність транзистора, тобто pnp або npn легко визначити за допомогою омметра, вимірюючи опір з бази на колектор і емітер. Цим самим способом і визначається база в транзисторах. При вимірах необхідно виходити із еквівалентних схем транзисторів, представлених на рис. 1.
Для радіоаматорів-початківців підказка: транзистори «pnp» провідності; перехід база-колектор та база-емітер покажуть малий опір, якщо до бази буде доданий негативний потенціал, транзистори «npn» провідності; перехід база-колектор і база-емітер покажуть малий опір, якщо до бази буде доданий позитивний потенціал. Таким чином, визначити базу в транзисторі і провідність транзистора досить просто. Якщо немає підказки на друкованих платах, або нові транзистори, то визначити; де колектор, а де емітер значно складніший. Співавтори при цьому користується наступною методикою. Виготовлено схему, яка стає генератором низької частоти (ГНЧ), з частотою генерації, близько 400 Гц при установці випробуваного транзистора. Принципова електрична схема ГНЧ наведено на рис. 2.У цьому ГНЧ використовується схема із загальною базою, оскільки сигнал позитивного зворотного зв'язку заводиться в ланцюг емітера.
