Розробка для гуртка радіоконструкторів – Світлодіодний індикатор напруги в електромережі.
Перед усім гуртківцям необхідно ознайомитися з - Правилами безпеки при роботах з електросхемами, описано в (1).

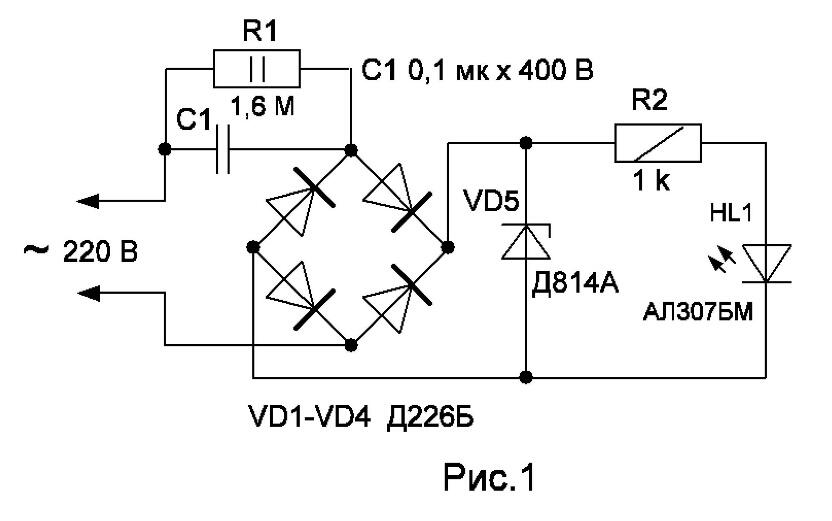

Іноді виникає потреба в постійному контролі наявності напруги в електромережі змінного струму 220 В. Принципова електрична схема пристрою приведена на рис. 1. Конденсатор С1 слугує баластом і обмежує струм в схемі. Використовується реактивний опір конденсатора, тому ніякого нагрівання немає і схема має високу економічність.
Змінний струм випрямляється мостовою схемою на діодах VD1-VD4 типу Д226Б і в діагональ моста включено стабілітрон VD5 типу Д814А. В принципі можливо також застосувати стабілітрони типу Д814Б, Д814В, Д814Г, Д814Д.
Струм через світлодіод HL1 обмежується опором резистора R2. Світлодіоди мають великий часовий ресурс - в середньому термін служби світлодіодів – 150 тисяч годин, що відповідає 6249 дням або 15 рокам безперервної роботи, а при струмові менше максимального світлодіод працює ще довше.
Увага: Схема пристрою має гальванічний зв’язок з електромережею – необхідно строго виконувати правила техніки безпеки при роботі з електросхемами .
Джерело:
1. Співавтори: Бабин Дмитро Святославович, Бабин Святослав Філатович, Уроки для юних радіоаматорів (Вступ; Правила безпеки при роботах з електросхемами; Зміст)
