Розробка для гуртка радіоконструкторів – Світлодіодний індикатор контроля норми напруги в електромережі.
Перед усім гуртківцям необхідно ознайомитися з - Правилами безпеки при роботах з електросхемами, описано в (1).

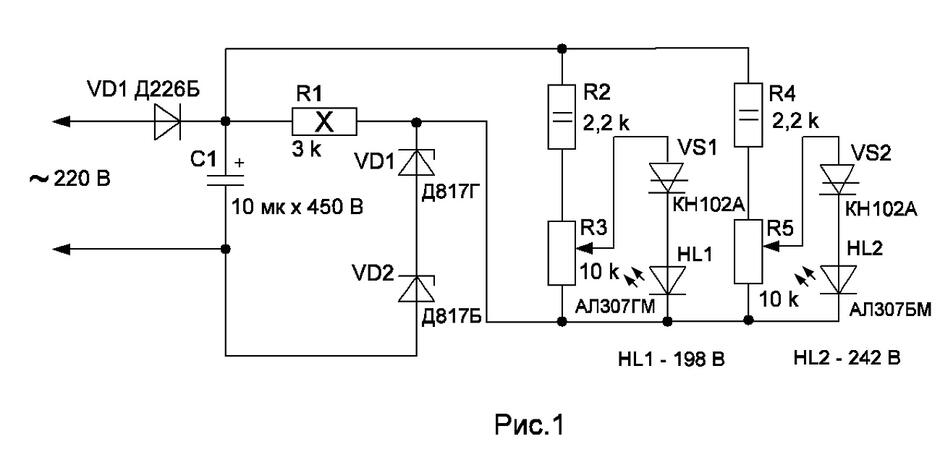

Іноді виникає потреба в постійному контролі норми напруги в електромережі змінного струму 220 В. Пропонується простий пристрій для контроля норми напруги в електромережі змінного струму 220 В. Напруга в електромережі повинна бути в межах 220±10%, тобто не менша за 198 В і не більша за 242 В. Якщо напруга в електромережі менша 198, або більша за 242 В, то необхідно робити заявку на пошкодження. Принципова електрична схема пристрою приведена на рис. 1. Конденсатор С1 згладжує пульсації випрямленого змінного струму. Допустимо, що в електромережі напруга становить 242 В, тоді на конденсаторі буде 338,8 В, тобто в 1,4 рази більша. На стабілітронах VD1 + VD2 буде напруга 100 + 68 В, а на резисторі
R1 – 339 -168 = 171 В, або 198 -168 = 30 В. За допомого ЛАТРА виставляєм напругу 198 В і повертанням ручки потенціометра R3 засвічуємо світлодіод HL1- зеленого кольору. За допомого ЛАТРА виставляєм напругу 242 В і повертанням ручки потенціометра R5 засвічуємо світлодіод HL2- червоного кольору.
Світлодіоди мають великий часовий ресурс - в середньому термін служби світлодіодів – 150 тисяч годин, що відповідає 6249 дням або 15 рокам безперервної роботи, а при струмові менше максимального світлодіод працює ще довше.
Увага: Схема пристрою має гальванічний зв’язок з електромережею – необхідно строго виконувати правила техніки безпеки при роботі з електросхемами.
Джерело:
1. Співавтори: Бабин Дмитро Святославович, Бабин Святослав Філатович, Уроки для юних радіоаматорів (Вступ; Правила безпеки при роботах з електросхемами; Зміст)
