Розробка для гуртка радіоконструкторів - Спрощення радіоприймача з ЧМ, FM на основі блоків від старих телевізорів
Як показує практика, такі приймачі мають досить велику чутливість і використовуються, найчастіше для прийому радіомовлення в діапазонах 65,8 ... 106 МГц в стаціонарних умовах, тому схема спрощена - вилучено блок СК-Д-24 і замість перетворювача напруги 12/39варикапів здійснено від окремого випрямляча, з подвоєнням напруги;від загального силового трансформатора Вилучено також комутацію діапазонів та генератор на 38 МГц працює постійно. У телевізорах, що випускаються в СНД, застосована схема отримання проміжної частоти звукового супроводу, як різниця частот несучого зображення та несучого звукового супроводу; і складає 6,5 МГц.Від телевізійного сигналу на виході селектора каналів, після перетворення на виході селектора каналів, отримаємо Fнес. зобр. = 38 МГц і Fнес. звуку = 31,5 МГц при різницевій частоті 6,5 МГц. Зрозуміло, що прийняти радіомовлення з ефіру лише з однієї частоті на телевізійний приймач неможливо. Якщо замість Fнес.изобр. подати у схему частоту 38 МГц від додаткового генератора, то отримаємо можливість приймати радіомовні станції з частотною модуляцією (ЧМ) та з фазовою модуляцією (FM). Фактично здійснити це просто. Для здійснення прийому радіостанцій мовлення необхідно виготовити генератор на 38 МГц, з високою стабільністю частоти і подати в схему цю частоту. За допомогою потенціометра настройки- частоту радіостанції необхідно підвести так, щоб після перетворення на СК-М-24-2С частота була 31,5 МГц ± F; при цьому різницева частота 6,5 МГц ±ΔF. Слід зазначити, що при відключенні живлення на додатковому генераторі станція радіо не прослуховується взагалі. Принципова електрична схема додаткового генератора наведено на рис.1.Це класична триточкова схема генератора з ємнісним зв'язком та кварцовим резонатором. Контур у ланцюзі колектора транзистора VT1 налаштований на першу гармоніку за допомогою підстроювального конденсатора С3; під час використання QZ1 на 38 МГц.Дані контуру генератора: каркас від телевізійних приймачів УНТ-47-III діаметром 8 мм (екран циліндричний); L1 містить 10 витків дроту ПЕВ-1 ø 0,5 мм із відведенням від 3-го витка, рахунок від верхнього кінця. L2 містить 2 витки дроту ПЕВ-1 ø 0,5 мм і намотана біля «холодного» кінця L2. Внизу каркаса намотується L2 а потім L1. Сердечник із карбонильного заліза типу СЦР-1 вводиться в кінець котушки L1, при цьому підвищується добротність котушки; можливо також проводити зміну індуктивності котушки. Якщо виникне труднощі з придбанням кварцового резонатора на 38 МГц, його можна замінитикварцовими резонаторами від радіостанції УРС, як це було описано в (1). Зокрема, кварцовий резонатор Б313 має частоту 6,3333 МГц і 6-я гармоніка матиме частоту 37,9998 МГц, що цілком прийнятно. Друкована плата генератора на 38 МГц з боку радіокомпонентів наведена на рис.2 і з боку провідників на рис.3. Розміри друкованої плати 67×43 мм. Селектор каналів метрового діапазону (СК-М-24-2С) має контрольне гніздо «Вих.ПЧ» до якого підключається генератор на частоту 38 МГц через конденсатор ємністю 1,5 пф і таким чином частота від додаткового генератора надійде на субмодуль радіоканалу СМРК-2, де і буде утворена різницева частота 6,5 МГц-проміжна частота для УПЧЗ-2. При прийомі звукового супроводу телевізійними каналами живлення з додаткового генератора на 38 МГц знімається перемикачем. Прийом радіомовлення проводиться в діапазоні 1 ... 5 телевізійних каналах (I-II умовний діапазон), що відповідає перекриття частотою 49,75 ... 99,75 МГц, згідно з Л1. Насправді приймаються сигнали до 107 МГц і радіостанція FM на частоті 106 МГц приймається нормально. Використовується модуль радіоканалу МРК-2 від телевізора типу 3УСЦТ (Фотон Ц381Д, Електрон 51ТЦ 433Д, Альфа 51ТЦ-4301 та інші). На платі А1 (МРК-2) встановлено та з'єднано між собою селектор каналів ДМВ типу СК-Д-24С, селектор каналів МВ типу СК-М-24-2С, субмодуль радіоканалу СМРК-2, а також субмодуль синхронізації УСР.При прийомі радіомовлення плати А1.4 (УСР) та СК-Д-24С не використовуються, та їх краще вилучити. З метою спрощення схеми загалом перелаштування по частоті здійснюється за допомогою потенціометра, підключеного до випрямляча з напругою 32 В. Потенціометр повинен мати лінійну характеристику залежності опору від кута повороту рухомого контакту, тобто група А. Генератор додаткового сигналу на 38 МГц підключається до СК- М-24-2С до гнізда «Вих. ПЧ через конденсатор на 1,5 пф. З виходу СМРК звуковий сигнал надходить на підсилювач низької частоти (ПНЧ). ПНЧ можна застосувати кожен, при чутливості близько 70 мВ. Можливо також застосувати УНЧ від цього телевізора, виконаного на мікросхемі К174УН7, який знаходиться на платі А9 (блок управління БО-2-2).На ПНЧ подається напруга живлення +12 В. Номери контактів роз'ємів плати А1 для підключення живлення, включення діапазонів, подачі напруги налаштування і вихід низькочастотного сигналу наведено на блок-схемі рис.4. Приймач, зібраний із блоків від телевізора та двох додаткових схем, живиться стабільною напругою ±12 В та ± 32 В (для зміна ємності варикапів) від блоку живлення, схема якого наведена на рис. 5. Для блоку живлення використано силовий трансформатор типу ТС40-2, в якому дві вторинні обмотки включені паралельно, відповідно, для умощування; як це показано на схемі та дві обмотки послідовно, згідно; із заводськими перемичками, рис.5. В принципі можна застосувати будь-який силовий трансформатор потужність 20...30 Вт з відповідними напругами: 12,5...14 В і 18...20 В. Схема блоку живлення ніяких особливостей не має. Для живлення ПНЧ та радіоканалу застосовано схему мостову схемою випрямляча на діодах VD3…VD6, а для керування варикапами схема з подвоєнням напруги на діодах VD1, VD2. Напруги живлення стабілізовані найпростішими стабілізаторами. Для компенсації падіння напруги на транзисторі VT2 у схему введений діод VD11. Як показала практика, для такого приймача доцільно виготовити найпростішу антену для прийому FM-діапазоні. Радіохвилі радіомовлення, як правило, випромінюються з вертикальною поляризацією, однак і на звичайну телевізійну антену метрового діапазону нормальний прийом. Для якісного прийому далеких радіостанцій краще все ж таки застосувати антену з вертикальною поляризацією, або звичайну антену повернути на 900. Як показує експеримент, хороший результат отримаємо при використанні найпростішого вібратора петля, розташувавши його вертикально, як це показано на фото 1. Якщо петлевий вібратор розташувати горизонтально, то деякі радіостанції (віддалені) «зникають». В авторському варіанті антена була виготовлена з металопластикових труб діаметром 16 мм, довжина вібратора петльового 1500 мм, відстань між «плечами» вібратора 500 мм.Якщо радіус вигину труб зменшити, то труба переламується, тому довелося вибрати досить великий радіус вигину і в результаті велика відстань між «плечами» вібратора. В принципі петлевий вібратор можна виготовити і з алюмінієвих або мідних трубок, але застосування металопластикових труб - найдешевший варіант. Як відомо з теорії, вхідний опір петлевого вібратора порядку
300 Ом та для узгодження з кабелем типу РК75 з хвильовим опором 75 Ом необхідно встановити трансформатор з коефіцієнтом трансформації 4. В авторському варіанті було використано феритове кільце 20ВЧ з типорозміром 37 × 16 × 8 мм (таке попалося під руку), в принципі можна застосувати феритові кільця та інших розмірів типу 30ВЧ, 50ВЧ, 100ВЧ. На феритовому кільці намотується чотири обмотки по 8 витків проводу ПКСВ з діаметром жили 0,35 мм. Перша та друга обмотки намотуються у два дроти, аналогічно третя та четверта обмотки намотуються у два дроти. Потім обмотки з'єднуються, згідно зі схемою, наведеною на

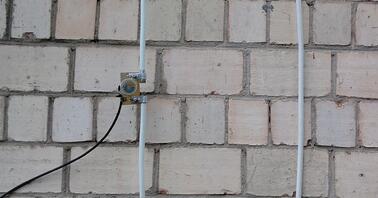

рис. 6. Трансформатор поміщений у пластмасовий корпус. Щоб не потрапляла волога всередину металопластикових труб і щоб вони не сплющувалися від хомутів-на кінцях необхідно вкрутити болти М12. Хомути, виконані з алюмінієвих смужок, прикріплюються до пластини зі склотекстоліту.У місці кріплення встановлюються пелюстки, до яких підпаюються дроти від трансформатора.
